Радиочастотные сборки

Форма заказа кабельных сборок

Кабельные радиочастотные сборки - готовые изделия из коаксиального кабеля заказной длины с оконцованными обычно с двух сторон коннекторами (разъёмами). Применяются для фиксированного соединения в радиоэлектронной аппаратуре гражданского, военного и медицинского назначения, антенно-фидерных трактов сотовой, транковой, ведомственной, WiFi , WiMax , радиорелейных линиях, радиотелевещательных радиолюбительских сетях связи.

По типу кабеля кабельные сборки бывают:

  •    супергибкие (SuperFlex или UltraFlex) - сборки изготовлены из кабеля имеющего: многожильный центральный проводник и наружний проводник из оплетки, либо наружний проводник из гофрированной трубки.
  •    гибкие (Flex) - сборки изготовленные из кабеля имеющего одножильный центральный проводник и наружний проводник из оплетки.
  •    полугибкие (SemiFlex или HandFormable) - сборки изготовленные из кабеля имеющего одножильный центральный проводник и наружний проводник из луженой оплетки, либо из корругированного (гофрированного) кабеля.
  •    полужесткие(Semirigid) - сборки изготовленные из кабеля имеющего одножильный центральный проводник и наружний проводник из сплошной трубки.

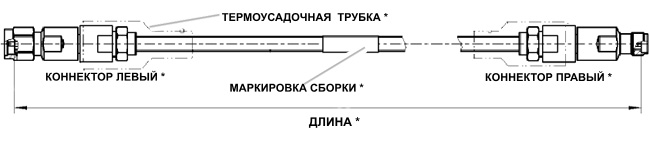

* При изготовлении заказе или Техническое Задание содержит информацию о кабельных сборках:

  • длина сборок по кабелю или коннекторам,
  • типы и требования к кабелям,
  • типы коннекторов по концам сборок,
  • требования к соединителям: прецизионные из нержавеющей стали или латунные,
  • требования к фазовой стабильности на изгиб и температуре,
  • маркированные и немаркированные,
  • армированные и неармированные,
  • внутри блочные и межблочные,
  • внутреннего и наружного исполнения,
  • незагерметизированными и загерметизированными термоусадочной трубкой при посадке коннекторов на кабель,
  • для жестких кабелей изгиб сборок в пространстве (необходимы чертежи или образцы).

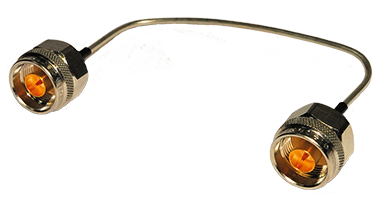

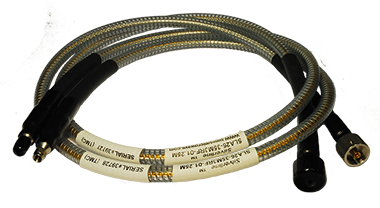

Примеры сборок:

кабельная сборка кабельная сборка

кабельная сборка кабельная сборка



   По всем интересующим вопросам Вы сможете связаться с нами по контактным телефонам:

Для заказа заполните Форму заказа кабельных сборок
+7 (985) 119 08 34

+7 (495) 467 23 16
