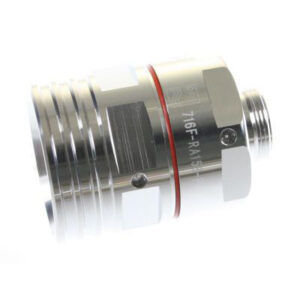

RFS 716F-RA158-016 — Радиочастотный соединитель 1-5/8″ · 7-16 DIN
Кабельная группа: 1-5/8»L
Разъем 7-16 розетка RADIAFLEX Cable RA 158-50,016 версия,на излучающий кабель 1 5/8»L.По всем интересующим вопросам Вы сможете связаться с нами по контактному телефону:
Разъем 7-16 розетка RADIAFLEX Cable RA 158-50,016 версия,на излучающий кабель 1 5/8»L.По всем интересующим вопросам Вы сможете связаться с нами по контактному телефону:
Ключевые характеристикиВсе характеристики
- Интерфейс соединителя
- 7-16 DIN
- Вид соединителя
- Female
- Тип соединителя
- Straight
- Волновое сопротивление
- 50 Ом
- Максимальная рабочая частота
- 3 ГГц
Сохранить товар:
О товаре
Описание

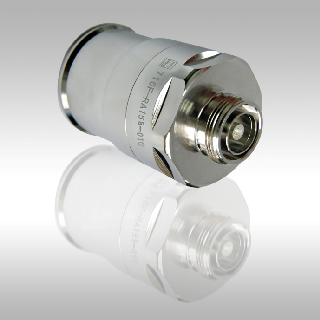

Разъем 716F-RA158-016 розетка (female) прямая предназначена для гофрированных-излучающих кабелей размера 1 5/8»L. При установке разъема на кабель может использоваться как стандартный так и специальный инструмент. Подходит для всех производителей кабеля группы 1 5/8»L.
Описание производителя
Оригинальный текст (EN). Перевод не выполнен.
Related Products These single-piece high performance coaxial cable connectors are designed specifically to provide the highest quality connector-cable interface while simplifying and speeding up the attachment of connectors to RADIAFLEX® cables. The connectors provide outstanding value to users because they permit quick, easy and reliable installation at any location, thereby allowing the operator flexibility while saving installation time and money. They attach to prepared cable in one piece assuring error-free attachment. All connectors are fully tested for mechanical and electrical compliance specifications. They are available in all popular cable sizes in both type N and 7-16 DIN interface.
Особенности и преимущества
- Single-piece design for Fast and Easy Installation — Reliable and simple attachment avoids unnecessary connector adjustments and provides outstanding performance. Saves time and provides cost savings.
- Robust Mechanical Design — Low and consistent IM performance.
- Excellent Electrical Performance — Low VSWR
- Totally Waterproof — Assures safe, long term operation in the harshest of environments.
- RADIAFLEX connector

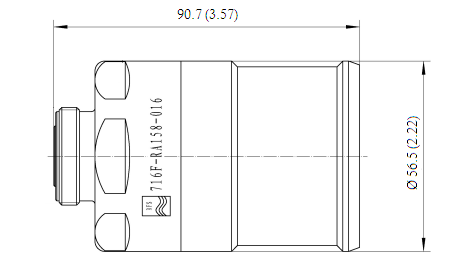

Иллюстрации и схемы производителя
Параметры
Технические характеристики
Тип и назначение
- Тип линии передачи
- Coaxial Cable
- Размер кабеля
- 1-5/8
- Тип кабеля
- Radiating
- Интерфейс соединителя
- 7-16 DIN
- Тип соединителя
- Straight
- Вид соединителя
- Female
Основное
- Серия
- all RLF, RLK and RAY158-50A-Series
- Производитель
- RFS Technologies / Amphenol
- Бренд
- RFS
Механические параметры
- Способ герметизации
- Shrinking Sleeve
- Физическая длина изделия
- 90,7 мм
- Наружный диаметр
- 56,5 мм
Электрические параметры
- Волновое сопротивление
- 50 Ом
- Максимальная рабочая частота
- 3 ГГц
Материалы
- Материал корпуса
- Brass / Plating: Tri metal
- Материал центрального контакта
- Copper / Plating: Silver
Монтаж
- Монтаж центрального контакта
- Spring Finger / Plating: silver
- Монтаж внешнего экрана
- Spring loop / Plating: silver
Условия эксплуатации
- Степень защиты IP
- IP68
Файлы
Документы
716F-RA158-016 datasheet2ae1ade267c4279b_4118817102dba6__716f-ra158-016.pdfRFS Technologies Routing Guide 20252d0bc1499c3691c9_92869e846e6167__rfs-tech-routing-guide-feb112025.pdfApplication Note7cbfd6429204f75f_9357f1d9090115__10000009163-01_application-note_installation-of-heat-shrink-sleeves-for-addition.pdfInstallation Instruction981a9c37034165a4_f5828ec39693f2__2800118-c_inst-con_ra78-114-158_con.-015-and-016-series.pdf716F-RA158-016.pdf716f-ra158-016.pdf
