Совместимое изделиеLMR-240-FRLMR-240-FR
EZ-240-TM-RA-X

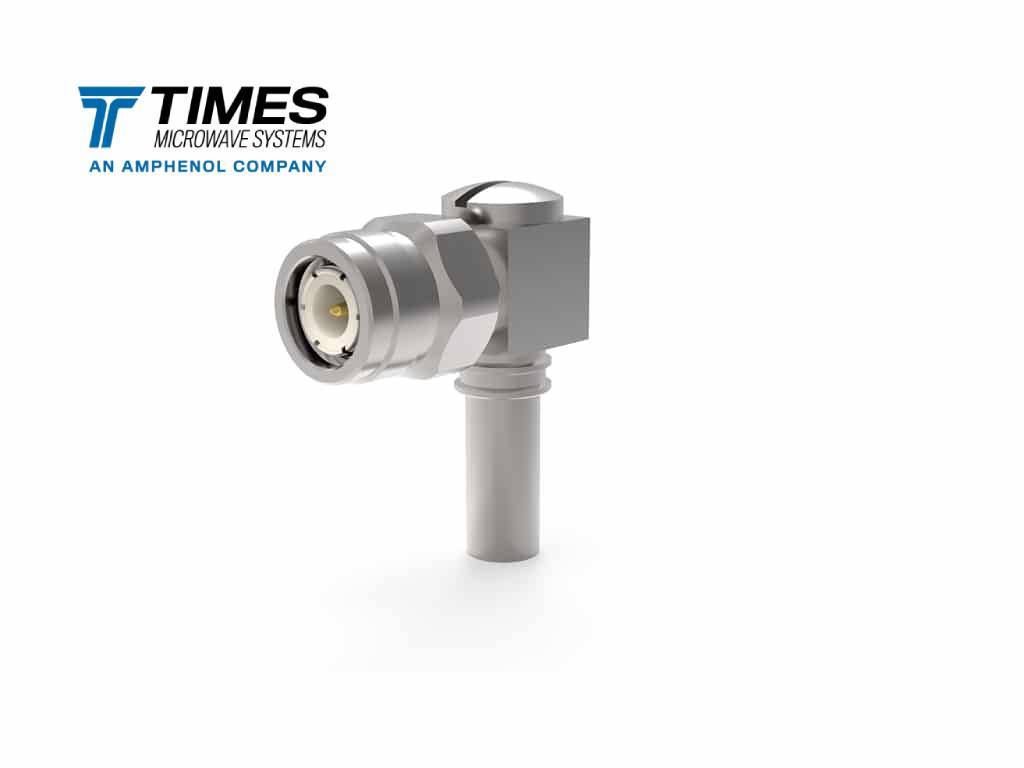

Радиочастотный соединитель Times Microwave EZ-240-TM-RA-X, TNC вилка, угловой, 50 Ом, до 6 ГГц, КСВН ≤ 1.25.
Ключевые характеристикиВсе характеристики
- Интерфейс соединителя
- TNC
- Вид соединителя
- Male (plug)
- Конструктив
- Right Angle
- Волновое сопротивление
- 50 Ом
- Максимальная рабочая частота
- 6 ГГц
- КСВН, не более
- 1,25
Сохранить товар:
О товаре
Описание
EZ-240-TM-RA-X — Радиочастотный соединитель Times Microwave EZ-240-TM-RA-X, TNC вилка, угловой, 50 Ом, до 6 ГГц, КСВН ≤ 1.25.
Предназначен для построения и обслуживания ВЧ/СВЧ трактов и подключения совместимых коаксиальных кабелей.
Основные характеристики
- Волновое сопротивление: 50 Ом
- Максимальная рабочая частота: 6 ГГц
- Максимальный КСВН: 1.25
- Тип интерфейса: TNC
- Масса: 34.8 г
- Вид соединителя: вилка
- Конструктив: угловой
- Монтаж центрального контакта: пружинный контакт
Параметры
Технические характеристики
Основное
- Производитель
- Times Microwave Systems
- Бренд
- Times Microwave Systems
- Код производителя / Stock Code
- 3190-2726
Механические параметры
- Физическая длина изделия
- 38,93 мм
- Ширина
- 29,65 мм
- Масса изделия
- 0,0348 кг
- Накидная гайка
- Hex/Knurl
Тип и назначение
- Интерфейс соединителя
- TNC
- Вид соединителя
- Male (plug)
- Конструктив
- Right Angle
Электрические параметры
- Волновое сопротивление
- 50 Ом
- Максимальная рабочая частота
- 6 ГГц
- КСВН, не более
- 1,25
- Частота измерения КСВН
- 6 ГГц
Монтаж
- Монтаж центрального контакта
- Spring Finger
- Монтаж внешнего экрана
- Crimp
Материалы
- Покрытие корпуса
- Alballoy
- Покрытие центрального контакта
- Gold
