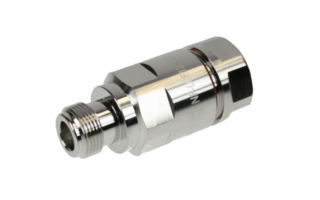

RFS NF-LCF12-C02-6 — Радиочастотный соединитель 1/2″ · N
Радиочастотный соединитель RFS Technologies / Amphenol · NF-LCF12-C02-6.
Ключевые характеристикиВсе характеристики
- Интерфейс соединителя
- N
- Вид соединителя
- Female
- Тип соединителя
- OMNI FIT™ Standard
- Волновое сопротивление
- 50 Ом
- Максимальная рабочая частота
- 6 ГГц
Сохранить товар:
О товаре
Описание
RFS NF-LCF12-C02-6 — Радиочастотный соединитель 1/2″ · N — Радиочастотный соединитель производства RFS Technologies / Amphenol.
Основные характеристики
- Интерфейс соединителя: N
- Вид соединителя: Female
- Тип соединителя: OMNI FIT™ Standard
- Волновое сопротивление: 50 Ом
- Максимальная рабочая частота: 6 ГГц
Описание производителя
Оригинальный текст (EN). Перевод не выполнен.
OMNI FIT™ high performance connectors are designed for use with both CELLFLEX® (copper) and CELLFLEX® Lite (aluminum) cables. They are designed specifically to provide the highest quality connector-cable interface while simplifying and speeding up connector attachment. All RFS Technologies connectors are fully tested for mechanical and electrical compliance to industry specifications.
Особенности и преимущества
- Cost effective two-piece design for safe and easy installation
- Compatible with copper and aluminium cable types i.e. one connector for both outer conductor materials eliminates the risk of faulty connector installation and helps to keep inventory down
- Robust mechanical design for low and consistent intermodulation performance i.e. keeps the mobile network performance up reduces the number of dropped calls and avoids revenue losses
- Superior electrical performance for consistent and repeatable VSWR i.e. ensure network system performance
- Waterproof to IP 68 i.e. no downtime risk, secures revenue
- RoHS (EU) and CRoHS (China) compliant i.e. can be used on a global basis
- OMNI FIT™ Standard Connectors

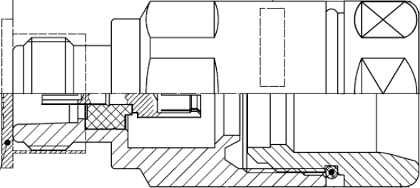

Иллюстрации и схемы производителя
Параметры
Технические характеристики
Механические параметры
- Размер ключа спереди
- 24 мм
- Размер ключа сзади
- 24 мм
- Способ герметизации
- O-ring
- Физическая длина изделия
- 55,4 мм
- Наружный диаметр
- 25,9 мм
Тип и назначение
- Тип линии передачи
- Coaxial Cable
- Размер кабеля
- 1/2
- Интерфейс соединителя
- N
- Тип соединителя
- OMNI FIT™ Standard
- Вид соединителя
- Female
- Тип кабеля
- Foam Dielectric
Электрические параметры
- Волновое сопротивление
- 50 Ом
- PIM
- -159 dBc
- Максимальная рабочая частота
- 6 ГГц
Монтаж
- Монтаж центрального контакта
- Basket
- Монтаж внешнего экрана
- Spring C-Ring
Условия эксплуатации
- Степень защиты IP
- IP68
Основное
- Производитель
- RFS Technologies / Amphenol
- Бренд
- RFS
Файлы
Документы
NF-LCF12-C02-6 datasheetddeb70859246dc3e_1d180201db4142__nf-lcf12-c02-6.pdfRFS Technologies Routing Guide 20252d0bc1499c3691c9_92869e846e6167__rfs-tech-routing-guide-feb112025.pdfApplication Notefbc16489802e564e_4c41e728e37d65__10000037075-01__application-note_installation-of-hs-sleeves-for-additional-seali.pdfInstallation instruction1b53faa2f881aecd_b605934a287cda__10000037053-01_install-instr_conn-c02_lcf12_o-ring.pdf
