СРК-N-В-141-ПП-1130

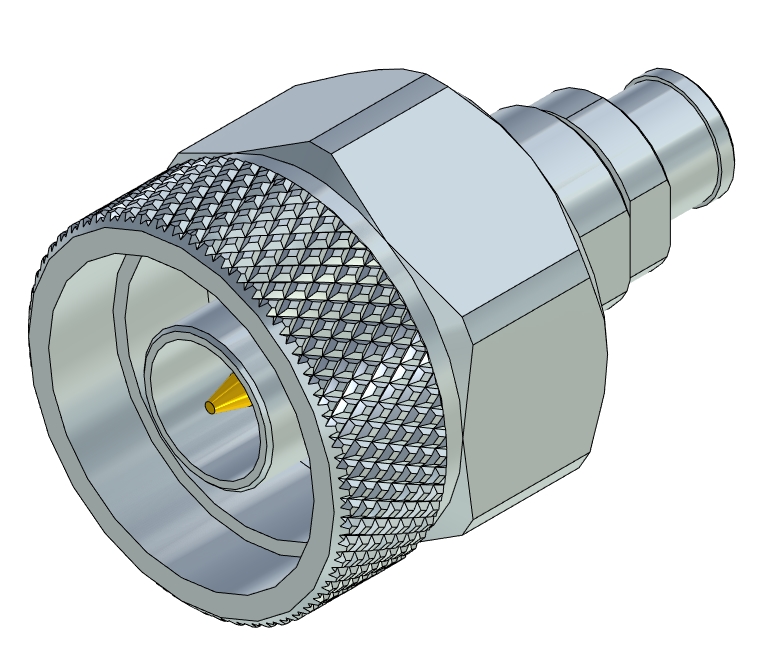

Радиочастотный соединитель N, вилка, прямой, 50 Ом, до 18 ГГц.
Сохранить товар:
О товаре
Описание
На данной странице представлен соединитель радиочастотный кабельный тип N с волновым сопротивлением 50 Ом общего применения, разработанный и выпускаемый ООО «РТС».
Соединители серии СРК-N относятся к резьбовому типу, предназначены для работы в 50-омных радиотрактах, антенно-фидерных устройствах, радиопередатчиках спутниковой и космической связи, в радиоизмерительных и радиоэлектронных приборах, вычислительной технике гражданского, военного и коммерческого назначения, для соединения между собой различных блоков аппаратуры ВЧ и СВЧ диапазонов.
С подробными техническими характеристиками соединителя можно ознакомиться в спецификации.
Параметры
Технические характеристики
Механические характеристики
- Тип интерфейса
- N
- Вид соединителя
- вилка
- Конструктив
- прямой
- Монтаж центрального контакта
- пайка
- Монтаж внешнего экрана
- пайка
- Совместимые кабели
- CL-50141, CLL-50141, Multibend-141, Multiflex_141, PKC-3-400, RG-402, RUC-RG-402SS, RUC-SF-141, RUC-SF-141 FEP, SF-141, SR-141, Sucoform_141_FEP, TFLEX-402, UT-50-141-LL, РК50-3-28, РК50-3-29, РКД-3-141, РКТ-3-141-С
Материалы и покрытия
- Материал корпуса
- латунь
- Покрытие корпуса
- триметалл
- Материал центрального контакта
- латунь
- Покрытие центрального контакта
- золото
- Материал диэлектрика
- фторопласт
Электрические характеристики
- Волновое сопротивление, Ом
- 50 Ом
- Минимальная рабочая частота, ГГц
- 0 ГГц
- Максимальная рабочая частота, ГГц
- 18 ГГц
- Максимальный КСВН
- 1,15
- Сопротивление изоляции, МОм
- 5 000 МОм
Условия эксплуатации
- Минимальная температура, °C
- -65 °C
- Максимальная температура, °C
- 165 °C
