TC-600T-78EIA-RA-CL

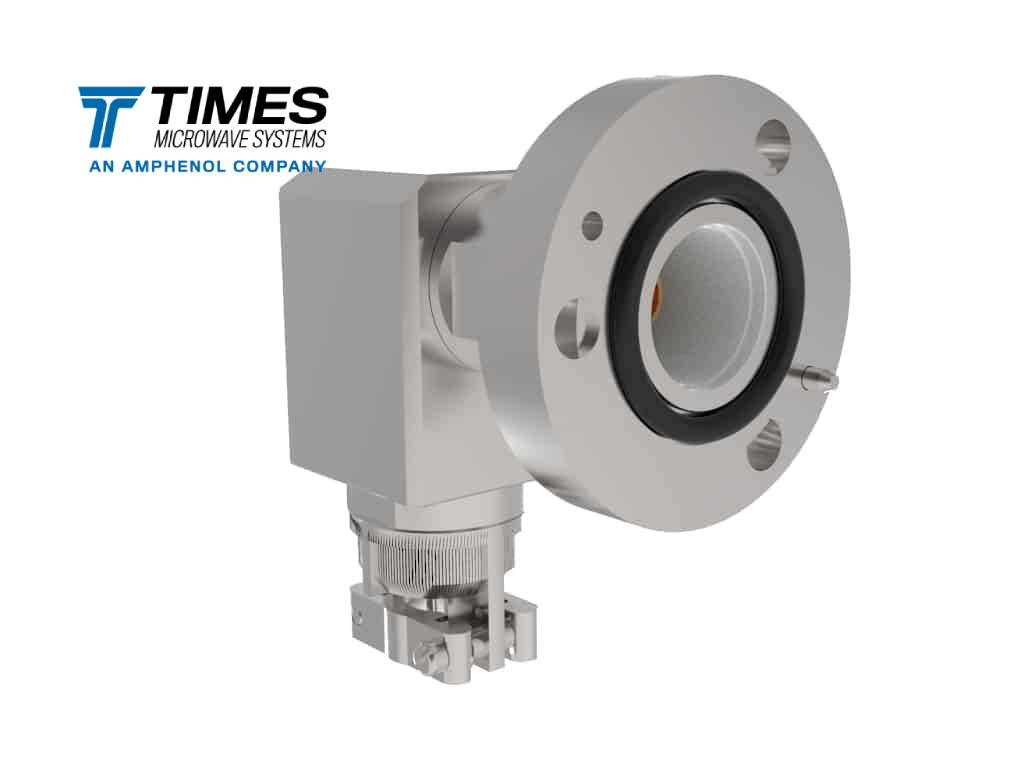

Радиочастотный соединитель Times Microwave TC-600T-78EIA-RA-CL, 7/8 EIA Flange фланец, угловой, 50 Ом, до 0.5 ГГц, КСВН ≤ 1.15.
Ключевые характеристикиВсе характеристики
- Интерфейс соединителя
- 7/8 EIA Flange
- Вид соединителя
- Flange
- Конструктив
- Right Angle
- Волновое сопротивление
- 50 Ом
- Максимальная рабочая частота
- 0,5 ГГц
- КСВН, не более
- 1,15
Сохранить товар:
О товаре
Описание
TC-600T-78EIA-RA-CL — Радиочастотный соединитель Times Microwave TC-600T-78EIA-RA-CL, 7/8 EIA Flange фланец, угловой, 50 Ом, до 0.5 ГГц, КСВН ≤ 1.15.
Предназначен для построения и обслуживания ВЧ/СВЧ трактов и подключения совместимых коаксиальных кабелей.
Основные характеристики
- Волновое сопротивление: 50 Ом
- Максимальная рабочая частота: 0.5 ГГц
- Максимальный КСВН: 1.15
- Тип интерфейса: 7/8 EIA Flange
- PIM Rating (Times): No
- Вид соединителя: фланец
- Конструктив: угловой
- Монтаж центрального контакта: пайка
Параметры
Технические характеристики
Основное
- Производитель
- Times Microwave Systems
- Бренд
- Times Microwave Systems
- Код производителя / Stock Code
- 3190-6013
Механические параметры
- Физическая длина изделия
- 74 мм
- Ширина
- 56,5 мм
- Накидная гайка
- Flange
Тип и назначение
- Интерфейс соединителя
- 7/8 EIA Flange
- Вид соединителя
- Flange
- Конструктив
- Right Angle
Электрические параметры
- Исполнение / рейтинг PIM
- No
- Волновое сопротивление
- 50 Ом
- Максимальная рабочая частота
- 0,5 ГГц
- КСВН, не более
- 1,15
- Частота измерения КСВН
- 0,5 ГГц
Монтаж
- Монтаж центрального контакта
- Solder
- Монтаж внешнего экрана
- Clamp
Материалы
- Покрытие корпуса
- Albaloy
- Покрытие центрального контакта
- Silver
