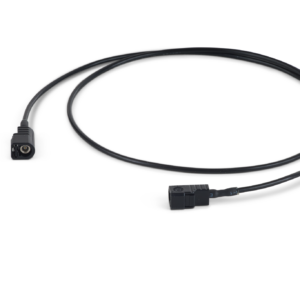

Совместимое изделиеXF-178XF-178
TC-XF178-SM
Радиочастотный соединитель Times Microwave TC-XF178-SM, SMA вилка, прямой, 50 Ом, до 3 ГГц, КСВН ≤ 1.3.
Ключевые характеристикиВсе характеристики
- Интерфейс соединителя
- SMA
- Вид соединителя
- Male (plug)
- Конструктив
- Straight
- Волновое сопротивление
- 50 Ом
- Максимальная рабочая частота
- 3 ГГц
- КСВН, не более
- 1,3
Сохранить товар:
О товаре
Описание
TC-XF178-SM — Радиочастотный соединитель Times Microwave TC-XF178-SM, SMA вилка, прямой, 50 Ом, до 3 ГГц, КСВН ≤ 1.3.
Предназначен для построения и обслуживания ВЧ/СВЧ трактов и подключения совместимых коаксиальных кабелей.
Основные характеристики
- Волновое сопротивление: 50 Ом
- Максимальная рабочая частота: 3 ГГц
- Максимальный КСВН: 1.3
- Тип интерфейса: SMA
- PIM Rating (Times): No
- Вид соединителя: вилка
- Конструктив: прямой
- Монтаж центрального контакта: пайка
Параметры
Технические характеристики
Основное
- Производитель
- Times Microwave Systems
- Бренд
- Times Microwave Systems
- Код производителя / Stock Code
- 3190-7068
Механические параметры
- Физическая длина изделия
- 15,5 мм
- Ширина
- 9,24 мм
- Накидная гайка
- Hex
Тип и назначение
- Интерфейс соединителя
- SMA
- Вид соединителя
- Male (plug)
- Конструктив
- Straight
Электрические параметры
- Исполнение / рейтинг PIM
- No
- Волновое сопротивление
- 50 Ом
- Максимальная рабочая частота
- 3 ГГц
- КСВН, не более
- 1,3
- Частота измерения КСВН
- 3 ГГц
Монтаж
- Монтаж центрального контакта
- Solder
- Монтаж внешнего экрана
- Crimp
Материалы
- Покрытие корпуса
- Alballoy
- Покрытие центрального контакта
- Gold
