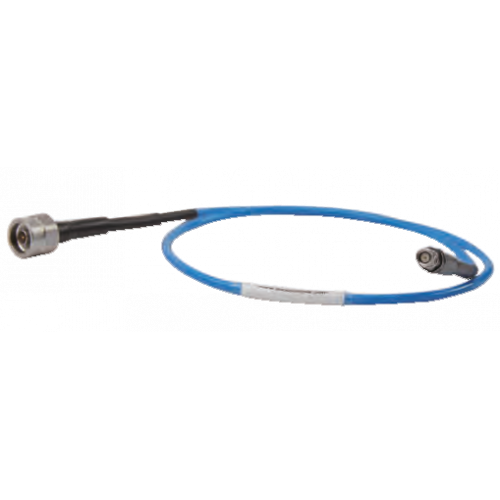

Кабельные сборки РТС серии РКА выполняются на базе фазостабильных коаксиальных кабелей РКА. В одной карточке объединены варианты длины, а параметры конкретной сборки учитывают совместимость базового кабеля и соединителей.

Кабельные сборки РКА

Подбираем РЧ, СВЧ и электронные компоненты для проектов, производства и эксплуатации оборудования.

Найдено товаров: 371
Сортировать:
По умолчаниюПопулярностиРейтингуЦене ↑Цене ↓Новинкам

Базовые кабели и характеристики

Значения относятся к базовому кабелю. Рабочие параметры собранного изделия зависят также от соединителей и исполнения.

Базовый кабельØ, ммМасса, г/мПред. частота, ГГцРадиус изгиба, ммТемпература
РКА-3-4604,6503520от -65 до +200
РКА-3-480-С4,85583420от -65 до +200
РКА-3-5205,2503516от -65 до +85
РКА-3.2-580-С5,8853329от -65 до +165
РКА-3.8-530-С5,3703021от -65 до +200
РКА-3.9-5205,2602825от -65 до +200
РКА-4.7-6306,2902332от -65 до +200

Доступные интерфейсы

Варианты разъёмов на первом конце сборки. Выберите интерфейс, чтобы открыть подходящие товары.

N184 конф.III162 конф.SMA96 конф.IX85 конф.3.519 конф.

Как подобрать кабельную сборку

1Определите рабочий диапазон частот
2Выберите интерфейс соединителя первого конца
3Укажите тип соединителя второго конца
4Подберите базовый кабель с учётом механики и условий эксплуатации
5Укажите необходимую длину и вариант защиты

Варианты армировки кабельных сборок

Дополнительная защита подбирается под условия монтажа и эксплуатации. Доступность конкретного варианта зависит от кабеля и конструкции сборки.

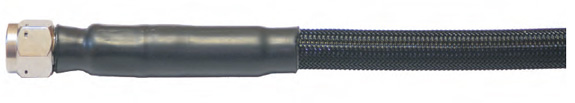

Кабельная сборка с армировкой A1
АРМИРОВКА A1

Дополнительная оболочка

Лёгкая плетёная защита поверхности кабеля. Подходит для сохранения гибкости при дополнительной защите внешней оболочки.

Дополнительная оболочкаГибкость

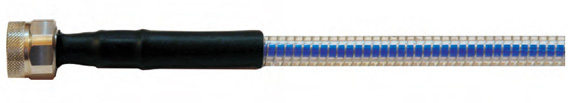

Кабельная сборка с армировкой A2
АРМИРОВКА A2

Механическая и влагозащита

Исполнение с дополнительной защитой от механических воздействий и воздействий влаги.

Защита от ударовВлагозащита
Кабельная сборка с армировкой A3
АРМИРОВКА A3

Гибкая защищённая сборка

Усиленная оболочка сочетает устойчивость к внешним воздействиям с повышенной гибкостью при компактных габаритах.

Повышенная гибкостьВлагозащита
Кабельная сборка с армировкой A4
АРМИРОВКА A4

Защита от чрезмерного изгиба

Защитная конструкция ограничивает изгиб и уменьшает риск механических повреждений при эксплуатации.

Контроль изгибаРесурс сборки

Сборки на базе кабелей РКА

Серия РКА используется для фазостабильных радиочастотных соединений. Сопоставьте тип базового кабеля и доступные соединители с требованиями к частоте, радиусу изгиба, длине, температуре и условиям эксплуатации.
