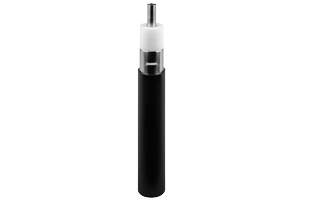

RFS RLKU114-50JFLA — Радиоизлучающий кабель 1-1/4″
Кабельная группа: 1-1/4»L
50 Ом, размер 1-1/4″ в огнестойкой безгалогенной оболочке
50 Ом, размер 1-1/4″ в огнестойкой безгалогенной оболочке
Ключевые характеристикиВсе характеристики
- Размер кабеля
- 1-1/4
- Волновое сопротивление
- 50 Ом
- Максимальная рабочая частота
- 2,7 ГГц
- Масса кабеля
- 0,87 кг/м
- Материал оболочки
- JFL
Сохранить товар:
О товаре
Описание
Радиоизлучающий кабель RADIAFLEX серии «А» размером 1-1/4″ с широким частотным диапазоном от 30 до 2700 МГц в огнестойкой безгалогенной оболочке и дополнительном защитном покрытии. Применяется в качестве протяженной антенны в туннелях, шахтах и других больших помещениях для обеспечения покрытием сигналами сотовой или специальной радиосвязи.
Описание производителя
Оригинальный текст (EN). Перевод не выполнен.
RADIAFLEX® functions as a distributed antenna to provide communications in tunnels, mines and large building complexes and is the solution for any application in confined areas. Slots in the copper outer conductor allow a controlled portion of the internal RF energy to be radiated into the surrounding environment. Conversely, a signal transmitted near the cable will couple into the slots and be carried along the cable length. RADIAFLEX® is used for both one-way and two-way communication systems and because of its broadband capability, a single radiating cable can handle multiple communication systems simultaneously. This RADIAFLEX® radiating cable utilize a low-loss cellular polyethylene foam dielectric and a smooth copper outer conductor which offers a superior electrical performance together with good bending properties.
Особенности и преимущества
- Ultra wideband from 30 MHz to 2700 MHz
- For applications in tunnels and buildings
- Low coupling loss variations
- RLK cable, A-series
Иллюстрации и схемы производителя
Параметры
Технические характеристики
Тип и назначение
- Размер кабеля
- 1-1/4
- Тип кабеля
- RLKU
Электрические параметры
- Максимальная рабочая частота
- 2,7 ГГц
- Волновое сопротивление
- 50 Ом
- Коэффициент укорочения
- 89 %
- Емкость
- 75 пФ/м
- Индуктивность
- 0,188 мкГн/м
- Сопротивление внутреннего проводника
- 0,84 Ом/км
- Сопротивление внешнего проводника
- 1,85 Ом/км
- Полосы подавления
- 650-750, 1330-1430, 2025-2100
- Частотные исполнения
- 600, 900, 1800/1900, 2200, 2400, 2500, 2700
Конструкция
- Материал оболочки
- JFL
- Описание оболочки
- Halogen free, non corrosive, flame and fire retardant, low smoke, polyolefin + flame barrier tape above outer conductor for lowest cable loss
- Конструкция щелей
- Groups of vertical slots at short intervals
- Индикация ориентации щелей
- Guides opposite to slots
Материалы
- Материал внутреннего проводника
- Copper Tube
- Материал внешнего проводника
- Overlapping Copper Strip
Механические параметры
- Диаметр внутреннего проводника
- 13,1 мм
- Диаметр внешнего проводника
- 34 мм
- Диаметр по оболочке
- 38,1 мм
- Радиус одиночного изгиба
- 500 мм
- Масса кабеля
- 0,87 кг/м
- Допустимое растягивающее усилие
- 2000 Н
Монтаж
- Рекомендуемый / максимальный шаг крепления
- 1.3 (4.25)
- Минимальное расстояние до стены
- 80 мм
Стандарты и соответствие
- Методы испытаний оболочки
- Test methods for fire behaviour of cable : IEC 60754-1/-2 smoke emission: halogen free, non corrosive IEC 61034 low smoke IEC 60332-1 flame retardant IEC 60332-3-24 fire retardant UL1666, ASTM E 662, NES711 and NES713
Условия эксплуатации
- Температура хранения
- -70 … 85 °C
- Температура монтажа
- -25 … 60 °C
Условия эксплуатации
- Рабочий температурный диапазон
- -40 … 85 °C
Основное
- Производитель
- RFS Technologies / Amphenol
- Бренд
- RFS
Рабочие данные
Частотные характеристики
Attenuation
14 строк| Frequency, MHz | Longitudinal Loss, dB/100 m (dB/100 ft) | Coupling Loss 50%, dB | Coupling Loss 95%, dB |
|---|---|---|---|
| 75 | 0,70 (0,21) | 52 (57) | 65 (69) |
| 150 | 1,03 (0,31) | 62 (66) | 74 (78) |
| 450 | 1,90 (0,58) | 73 (75) | 85 (87) |
| 800 | 2,86 (0,87) | 64 (67) | 69 (72) |
| 870 | 3,06 (0,93) | 64 (67) | 69 (73) |
| 900 | 3,06 (0,93) | 64 (67) | 69 (72) |
| 960 | 3,27 (1,00) | 64 (67) | 69 (72) |
| 1800 | 5,51 (1,68) | 60 (63) | 65 (68) |
| 1900 | 5,80 (1,77) | 60 (63) | 65 (68) |
| 2000 | 6,15 (1,87) | 59 (62) | 64 (67) |
| 2200 | 7,24 (2,21) | 59 (62) | 64 (67) |
| 2400 | 8,29 (2,53) | 59 (62) | 64 (67) |
| 2600 | 10,0 (3,05) | 58 (61) | 63 (66) |
| 2700 | 10,8 (3,29) | 61 (64) | 66 (69) |
