RFS 158EIA-HCA158-C03KT — Радиочастотный соединитель HCA158-50 Series 1-5/8″
Радиочастотный соединитель RFS Technologies / Amphenol · 158EIA-HCA158-C03KT.
Ключевые характеристикиВсе характеристики
- Интерфейс соединителя
- 1-5/8" EIA, Swivel Flange
- Вид соединителя
- Female, with coupling element provided
- Тип соединителя
- Gas Stop, can be converted to Gas Pass type by drilling through the insulation
- Волновое сопротивление
- 50 Ом
- Вносимые потери
- 0,05 дБ
Сохранить товар:
О товаре
Описание
RFS 158EIA-HCA158-C03KT — Радиочастотный соединитель HCA158-50 Series 1-5/8″ — Радиочастотный соединитель производства RFS Technologies / Amphenol.
These accessories are provided with the connector.
Order 158EIA-HCA158-C03RK for the connector reattachment kit.
Основные характеристики
- Интерфейс соединителя: 1-5/8" EIA, Swivel Flange
- Вид соединителя: Female, with coupling element provided
- Тип соединителя: Gas Stop, can be converted to Gas Pass type by drilling through the insulation
- Волновое сопротивление: 50 Ом
- Вносимые потери: 0,05 дБ
Описание производителя
Оригинальный текст (EN). Перевод не выполнен.
Related Products RFS Technologies’ high-performance air dielectric coaxial cable connectors are designed to ensure a top-quality connector-cable interface, while simplifying and accelerating installation. These connectors, rigorously tested for mechanical and electrical compliance, can be installed quickly and securely with basic hand tools. The outer contact features a tab flare and integrated O-ring sealing, enhancing both ease of use and durability. Designed for flexibility, the connectors are configured as gas-stop types but can be converted to gas-pass simply by drilling through the insulation. With a flange interface that meets international EIA and IEC standards, these connectors are built for seamless compatibility. Each C03 series connector is packaged with a flange gasket, coupling element, and necessary hardware—everything required for a reliable and efficient connection.
Особенности и преимущества
- High power rating for enhanced performance
- : Built to handle high power levels, these connectors ensure reliable performance and efficient signal transmission, even under demanding conditions.
- Quick, labor-saving installation
- : Installers can attach these connectors easily with basic hand tools, reducing time and effort on site.
- Adaptable to a variety of applications
- : Designed as a gas-stop type, each connector can also be converted to gas-pass by drilling, offering flexibility to match specific needs.
- Broad compatibility across systems
- : The flange interface complies with EIA and IEC standards, allowing for seamless integration into different setups.
- Connector kit convenience
- : Each C03 series air cable connector comes with a flange gasket, coupling element, and complete hardware kit for mating with another flange, eliminating the need for additional parts and simplifying ordering and stocking.
- Connector 1-5/8" EIA

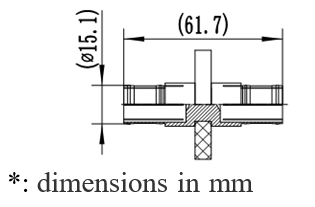

Иллюстрации и схемы производителя
Параметры
Технические характеристики
Тип и назначение
- Тип линии передачи
- Coax Cable
- Размер кабеля
- 1-5/8
- Тип кабеля
- Air Dielectric
- Интерфейс соединителя
- 1-5/8" EIA, Swivel Flange
- Тип соединителя
- Gas Stop, can be converted to Gas Pass type by drilling through the insulation
- Вид соединителя
- Female, with coupling element provided
Основное
- Серия
- HCA158-50 Series
- Производитель
- RFS Technologies / Amphenol
- Бренд
- RFS
Механические параметры
- Способ герметизации
- O-Ring
- Физическая длина изделия
- 142,4 мм
- Наружный диаметр
- 88,5 мм
- Масса изделия
- 1,9 кг
- Газовый вход
- 1/8 NPT Female
Электрические параметры
- Волновое сопротивление
- 50 Ом
- Вносимые потери
- 0,05 дБ
- Диапазон частот
- DC to 3GHz
- Пиковая мощность
- 270 кВт
Материалы
- Материал корпуса
- Brass
- Материал центрального контакта
- Brass/Phosphor Bronze
Монтаж
- Монтаж центрального контакта
- Tab Flare
- Монтаж внешнего экрана
- Tab Flare
Условия эксплуатации
- Степень защиты IP
- IP68
- Рабочий температурный диапазон
- -40 … 85 °C
Файлы
Документы
158EIA-HCA158-C03KT datasheetfe88c15501073fa9_c7ccea0cd5ebcd__158eia-hca158-c03kt.pdfRFS Technologies Routing Guide 20252d0bc1499c3691c9_92869e846e6167__rfs-tech-routing-guide-feb112025.pdfInstallation Instructionbe3087fbb4ba1b4f_025a75a6d1c9f3__10000037016-01_install-instr_conn-c03_158eia-hca158.pdf
