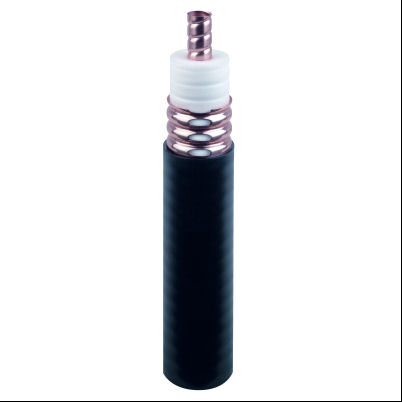

RFS RCF158-50JFLA — Радиоизлучающий кабель 1-5/8″
Кабельная группа: G26 (1 5/8»R)
50 Ом, размер 1-5/8″ в огнестойкой безгалогенной оболочке
50 Ом, размер 1-5/8″ в огнестойкой безгалогенной оболочке
Ключевые характеристикиВсе характеристики
- Размер кабеля
- 1-5/8
- Волновое сопротивление
- 50 Ом
- Максимальная рабочая частота
- 2,75 ГГц
- Масса кабеля
- 1,3 кг/м
- Материал оболочки
- JFL
Сохранить товар:
О товаре
Описание
Радиоизлучающий кабель RADIAFLEX серии «А» размером 1-5/8″ с широким частотным диапазоном от 30 до 2750 МГц в огнестойкой безгалогенной оболочке и дополнительном защитном покрытии. Применяется в качестве протяженной антенны в туннелях, шахтах и других больших помещениях для обеспечения покрытием сигналами сотовой или специальной радиосвязи.
Описание производителя
Оригинальный текст (EN). Перевод не выполнен.
RADIAFLEX® functions as a distributed antenna to provide communications in tunnels, mines and large building complexes and is the solution for any application in confined areas. Slots in the copper outer conductor allow a controlled portion of the internal RF energy to be radiated into the surrounding environment. Conversely, a signal transmitted near the cable will couple into the slots and be carried along the cable length. RADIAFLEX® is used for both one-way and two-way communication systems and because of its broadband capability, a single radiating cable can handle multiple communication systems simultaneously. This RADIAFLEX® radiating cable utilize a low-loss cellular polyethylene foam dielectric and a corrugated copper outer conductor which offers a combination of remarkable flexibility, high strength and excellent electrical performance.
Особенности и преимущества
- Broadband radiating cable supporting all wireless application between 30 MHz to 2750 MHz
- Ideally suited for application that require low bending radii
- Robust radiating cable operational under all enviromental conditions as e.g. harsh tunnels or mines
- RCF cable, A-series
Иллюстрации и схемы производителя
Параметры
Технические характеристики
Тип и назначение
- Размер кабеля
- 1-5/8
- Тип кабеля
- RCF
Электрические параметры
- Максимальная рабочая частота
- 2,75 ГГц
- Волновое сопротивление
- 50 Ом
- Коэффициент укорочения
- 89 %
- Емкость
- 75 пФ/м
- Индуктивность
- 0,188 мкГн/м
- Сопротивление внутреннего проводника
- 1,26 Ом/км
- Сопротивление внешнего проводника
- 0,55 Ом/км
- Полосы подавления
- None
- Частотные исполнения
- 600, 900, 1800/1900, 2200, 2400, 2500, 2700
Конструкция
- Материал оболочки
- JFL
- Описание оболочки
- Halogen free, non corrosive, flame and fire retardant, low smoke, polyolefin + flame barrier tape above outer conductor for lowest cable loss
- Конструкция щелей
- Milled (Two-Row)
- Индикация ориентации щелей
- None
Внешний вид
- Цвет оболочки
- Standard Black, other colors on request
Материалы
- Материал внутреннего проводника
- Corrugated Copper Tube
- Материал внешнего проводника
- Corrugated Copper Tube
Механические параметры
- Диаметр внутреннего проводника
- 17,6 мм
- Диаметр внешнего проводника
- 46,5 мм
- Диаметр по оболочке
- 50,3 мм
- Радиус одиночного изгиба
- 500 мм
- Масса кабеля
- 1,3 кг/м
- Допустимое растягивающее усилие
- 1080 Н
Монтаж
- Рекомендуемый / максимальный шаг крепления
- 1.2 (4)
- Минимальное расстояние до стены
- 50 мм
Стандарты и соответствие
- Методы испытаний оболочки
- Test methods for fire behaviour of cable : IEC 60754-1/-2 smoke emission: halogen free, non corrosive IEC 61034 low smoke IEC 60332-1 flame retardant IEC 60332-3-24 fire retardant NFPA-130
Условия эксплуатации
- Температура хранения
- -70 … 85 °C
- Температура монтажа
- -25 … 60 °C
Условия эксплуатации
- Рабочий температурный диапазон
- -40 … 85 °C
Основное
- Производитель
- RFS Technologies / Amphenol
- Бренд
- RFS
Рабочие данные
Частотные характеристики
Attenuation
13 строк| Frequency, MHz | Longitudinal Loss, dB/100 m (dB/100 ft) | Coupling Loss 50%, dB | Coupling Loss 95%, dB |
|---|---|---|---|
| 75 | 0.59 (0.18) | 62 | 74 |
| 150 | 0.86 (0.26) | 70 | 80 |
| 450 | 1.60 (0.49) | 83 | 93 |
| 800 | 2.25 (0.69) | 84 | 94 |
| 870 | 2.37 (0.72) | 82 | 92 |
| 900 | 2.42 (0.74) | 82 | 92 |
| 960 | 2.51 (0.77) | 82 | 92 |
| 1800 | 3.80 (1.16) | 81 | 91 |
| 1900 | 3.94 (1.20) | 80 | 90 |
| 2000 | 4.08 (1.24) | 80 | 90 |
| 2200 | 4.36 (1.33) | 80 | 90 |
| 2400 | 4.65 (1.42) | 80 | 90 |
| 2600 | 4.92 (1.50) | 80 | 90 |
