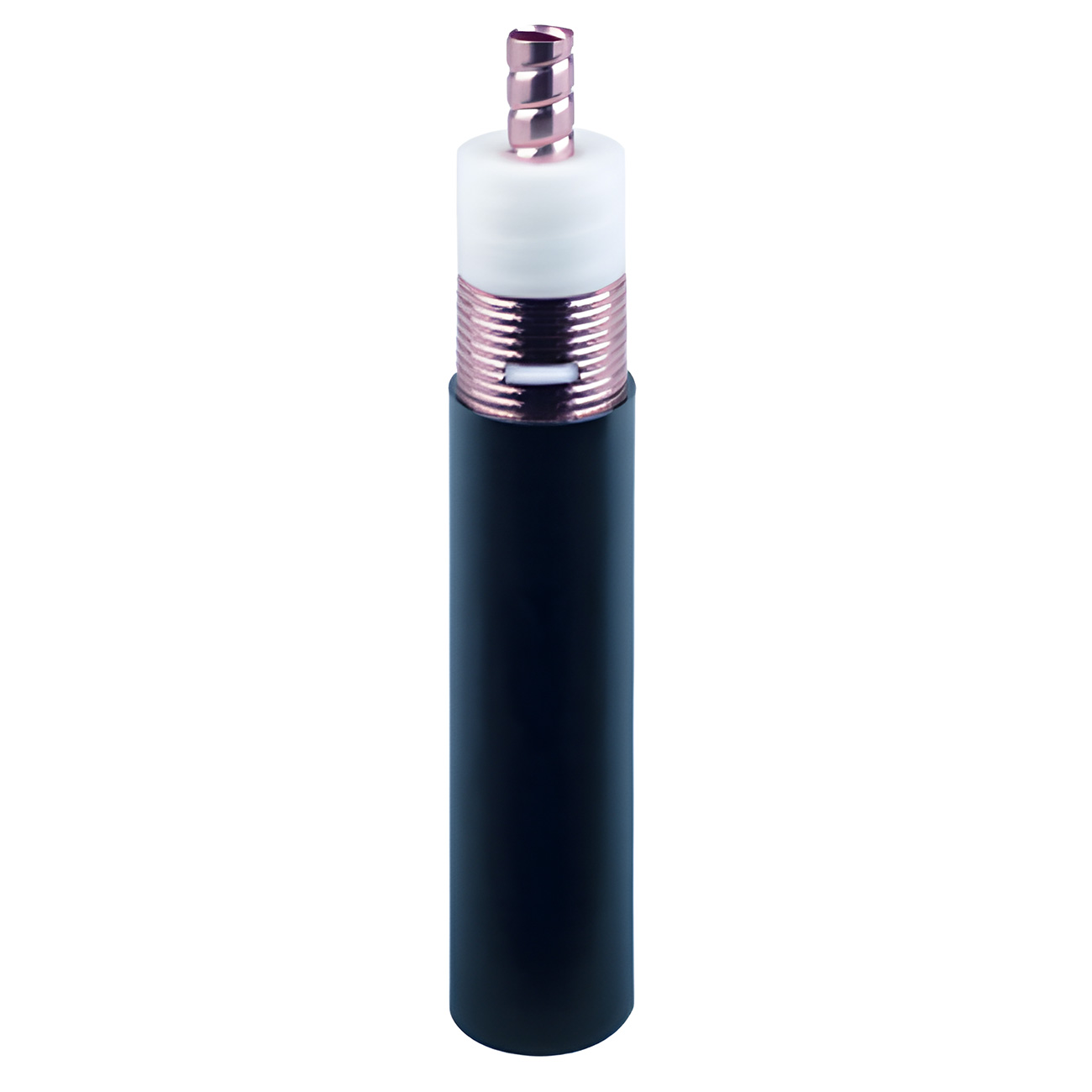

RFS RLK158-50JFNA — Радиоизлучающий кабель 1-5/8″
Кабельная группа: 1-5/8»L
50 Ом, размер 1-5/8″ в огнестойкой безгалогенной оболочке
50 Ом, размер 1-5/8″ в огнестойкой безгалогенной оболочке
Ключевые характеристикиВсе характеристики
- Размер кабеля
- 1-5/8
- Волновое сопротивление
- 50 Ом
- Максимальная рабочая частота
- 0,96 ГГц
- Масса кабеля
- 1,01 кг/м
- Материал оболочки
- JFN
Сохранить товар:
О товаре
Описание
Радиоизлучающий кабель RADIAFLEX серии «А» размером 1-5/8″ с широким частотным диапазоном от 30 до 980 МГц в огнестойкой безгалогенной оболочке. Применяется в качестве протяженной антенны в туннелях, шахтах и других больших помещениях для обеспечения покрытием сигналами сотовой или специальной радиосвязи.
Описание производителя
Оригинальный текст (EN). Перевод не выполнен.
RADIAFLEX® functions as a distributed antenna to provide communications in tunnels, mines and large building complexes and is the solution for any application in confined areas. Slots in the copper outer conductor allow a controlled portion of the internal RF energy to be radiated into the surrounding environment. Conversely, a signal transmitted near the cable will couple into the slots and be carried along the cable length. RADIAFLEX® is used for both one-way and two-way communication systems and because of its broadband capability, a single radiating cable can handle multiple communication systems simultaneously. This RADIAFLEX® radiating cable utilize a low-loss cellular polyethylene foam dielectric and a smooth copper outer conductor which offers a superior electrical performance together with good bending properties.
Особенности и преимущества
- Broadband from 30 MHz to 960 MHz
- For applications in tunnels and buildings
- Low coupling loss variations
- RLK cable, A-series
Иллюстрации и схемы производителя
Параметры
Технические характеристики
Тип и назначение
- Размер кабеля
- 1-5/8
- Тип кабеля
- RLK
Электрические параметры
- Максимальная рабочая частота
- 0,96 ГГц
- Волновое сопротивление
- 50 Ом
- Коэффициент укорочения
- 89 %
- Емкость
- 76 пФ/м
- Индуктивность
- 0,19 мкГн/м
- Сопротивление внутреннего проводника
- 1,62 Ом/км
- Сопротивление внешнего проводника
- 1,47 Ом/км
- Полосы подавления
- 300-375, 640-700
- Частотные исполнения
- 600, 900
Конструкция
- Материал оболочки
- JFN
- Описание оболочки
- Halogen free, non corrosive, flame and fire retardant, low smoke, polyolefin
- Конструкция щелей
- Groups of vertical slots at short intervals
- Индикация ориентации щелей
- Guides opposite to slots
Материалы
- Материал внутреннего проводника
- Corrugated Copper Tube
- Материал внешнего проводника
- Overlapping Copper Strip
Механические параметры
- Диаметр внутреннего проводника
- 17,6 мм
- Диаметр внешнего проводника
- 44,2 мм
- Диаметр по оболочке
- 48,2 мм
- Радиус одиночного изгиба
- 700 мм
- Масса кабеля
- 1,01 кг/м
- Допустимое растягивающее усилие
- 1200 Н
Монтаж
- Рекомендуемый / максимальный шаг крепления
- 1.5 (5)
- Минимальное расстояние до стены
- 80 мм
Стандарты и соответствие
- Методы испытаний оболочки
- Test methods for fire behaviour of cable : IEC 60754-1/-2 smoke emission: halogen free, non corrosive IEC 61034 low smoke IEC 60332-1 flame retardant IEC 60332-3-24 fire retardant UL1666, ASTM E 662, NES711 and NES713
Условия эксплуатации
- Температура хранения
- -70 … 85 °C
- Температура монтажа
- -25 … 60 °C
Условия эксплуатации
- Рабочий температурный диапазон
- -40 … 85 °C
Основное
- Производитель
- RFS Technologies / Amphenol
- Бренд
- RFS
Рабочие данные
Частотные характеристики
Attenuation
11 строк| Frequency, MHz | Longitudinal Loss, dB/100 m (dB/100 ft) | Coupling Loss 50%, dB | Coupling Loss 95%, dB |
|---|---|---|---|
| 35 | 0,43 (0,13) | 48 (51) | 58 (61) |
| 75 | 0,62 (0,19) | 52 (56) | 61 (65) |
| 150 | 0,91 (0,28) | 57 (61) | 69 (73) |
| 400 | 1,77 (0,54) | 56 (58) | 59 (61) |
| 450 | 1,86 (0,57) | 56 (58) | 59 (61) |
| 470 | 1,91 (0,58) | 56 (58) | 59 (61) |
| 480 | 1,94 (0,59) | 56 (58) | 59 (61) |
| 800 | 3,06 (0,93) | 55 (59) | 59 (63) |
| 870 | 3,34 (1,02) | 55 (59) | 59 (63) |
| 900 | 3,46 (1,06) | 55 (59) | 59 (63) |
| 960 | 3,73 (1,14) | 55 (59) | 59 (63) |
