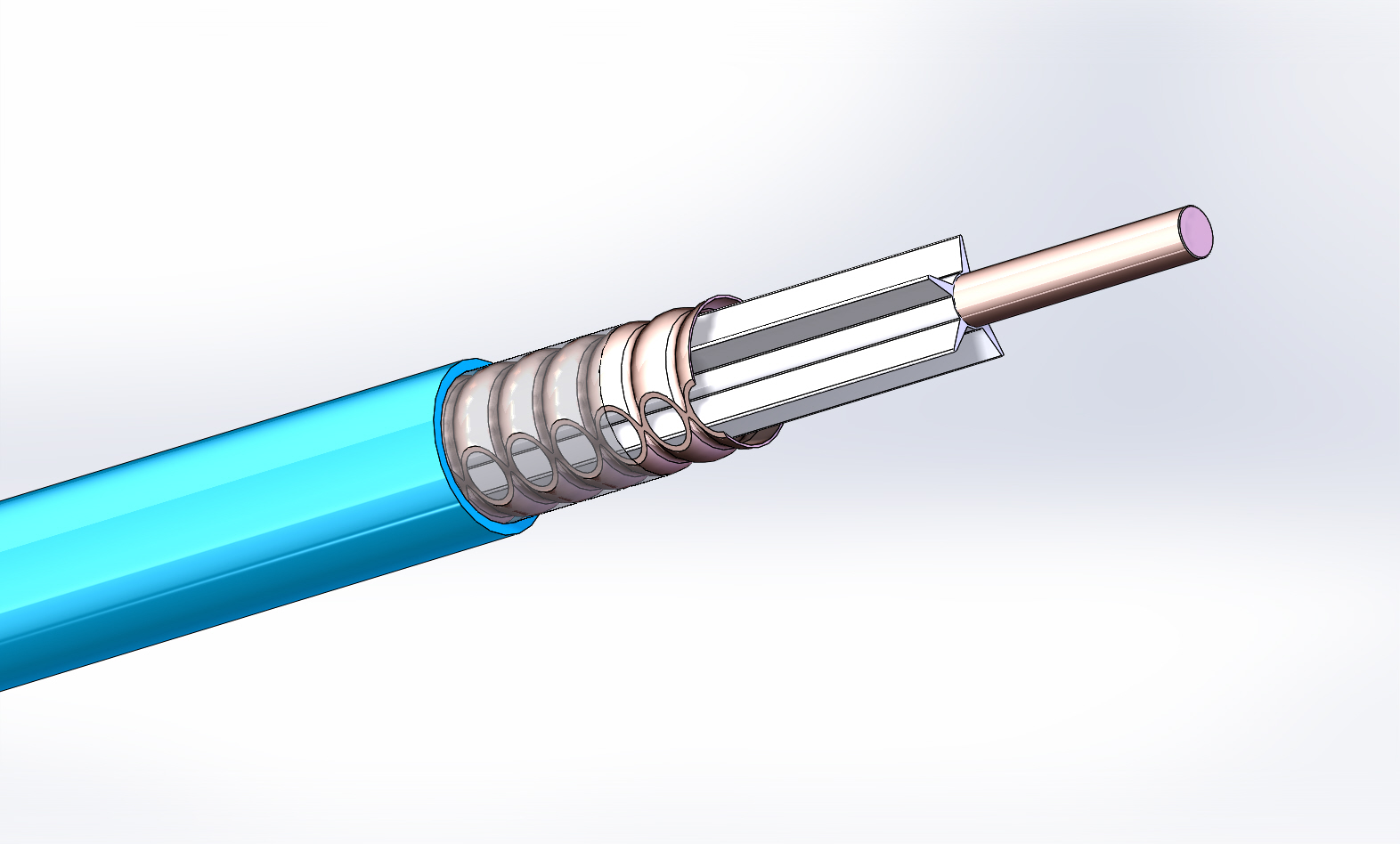

RFS RCA12-50JPL — Радиоизлучающий кабель 1/2″
Радиоизлучающий кабель RFS Technologies / Amphenol · RCA12-50JPL.
Ключевые характеристикиВсе характеристики
- Размер кабеля
- 1/2
- Волновое сопротивление
- 50 Ом
- Максимальная рабочая частота
- 6 ГГц
- Масса кабеля
- 0,246 кг/м
- Материал оболочки
- JPL
Сохранить товар:
О товаре
Описание
RFS RCA12-50JPL — Радиоизлучающий кабель 1/2″ — Радиоизлучающий кабель производства RFS Technologies / Amphenol.
Coupling loss as well as longitudinal attenuation of RADIAFLEX® cables are measured by the free space method according to IEC 61196-4.
Coupling loss values are average values of all three spatial orientations (radial, parallel and orthogonal) of dipole antenna.
Coupling loss values are given with a tolerance of +10 dB and longitudinal loss values with a tolerance of +5%. Note: Measured values below nominal are better. They are not limited by any tolerance-range.
As with any radiating cable, the performance in building or tunnel environments may deviate from figures based on free space method.
Основные характеристики
- Размер кабеля: 1/2
- Волновое сопротивление: 50 Ом
- Максимальная рабочая частота: 6 ГГц
- Масса кабеля: 0,246 кг/м
- Материал оболочки: JPL
Описание производителя
Оригинальный текст (EN). Перевод не выполнен.
RFS Technologies' First Plenum Rated Radiating Cable, certified and listed by ETL to UL444, tested to NFPA262 Plenum Rating. RADIAFLEX® functions as a distributed antenna to provide communications in tunnels, mines and large building complexes and is the solution for any application in confined areas. Slots in the copper outer conductor allow a controlled portion of the internal RF energy to be radiated into the surrounding environment. Conversely, a signal transmitted near the cable will couple into the slots and be carried along the cable length. RADIAFLEX® is used for both one-way and two-way communication systems and because of its broadband capability, a single radiating cable can handle multiple communication systems simultaneously. This RADIAFLEX® radiating cable utilize a low-loss cellular polyethylene foam dielectric and a corrugated copper outer conductor which offers a combination of remarkable flexibility, high strength and excellent electrical performance.
Особенности и преимущества
- Certified and Listed by ETL to UL444, tested to NFPA262 Plenum Rating
- Broadband radiating cable supporting all wireless applications between 75 MHz to 6000 MHz
- Ideally suited for application that require low bending radii
- Robust radiating cable operational under all enviromental conditions as e.g. harsh tunnels or mines
- Ideal for In-train, Vehicle-to-Everything communication and In aircraft to wireless/satellite networks
- RCA PLENUM Radiating Cable
Параметры
Технические характеристики
Тип и назначение
- Размер кабеля
- 1/2
- Тип кабеля
- RCA
Электрические параметры
- Максимальная рабочая частота
- 6 ГГц
- Волновое сопротивление
- 50 Ом
- Коэффициент укорочения
- 88 %
- Емкость
- 76 пФ/м
- Индуктивность
- 0,19 мкГн/м
- Сопротивление внутреннего проводника
- 1,48 Ом/км
- Сопротивление внешнего проводника
- 2,23 Ом/км
- Полосы подавления
- 2800-2900
- Частотные исполнения
- 600, 900, 1800/1900, 2200, 2400, 2500, 2700, 6000
Конструкция
- Материал оболочки
- JPL
- Описание оболочки
- PLENUM Rated, Halogen free, non corrosive, flame and fire retardant, low smoke, polyolefin + flame barrier tape above outer conductor for lowest cable loss
- Конструкция щелей
- Milled (Two-Row)
- Индикация ориентации щелей
- None
Внешний вид
- Цвет оболочки
- Standard Blue, other colors on request
Материалы
- Материал внутреннего проводника
- Copper Clad Aluminum Wire
- Материал внешнего проводника
- Corrugated Copper Tube
Механические параметры
- Диаметр внутреннего проводника
- 4,8 мм
- Диаметр внешнего проводника
- 13,8 мм
- Диаметр по оболочке
- 16,2 мм
- Радиус одиночного изгиба
- 127 мм
- Масса кабеля
- 0,246 кг/м
- Допустимое растягивающее усилие
- 1000 Н
Монтаж
- Рекомендуемый / максимальный шаг крепления
- 0.6 (2)
- Минимальное расстояние до стены
- 50 мм
Стандарты и соответствие
- Методы испытаний оболочки
- ETL Listed to UL444, NEC 820-53 (a) CMP, NFPA-262, Canadian CSA C.22.2/FT6 IEC 60754-1/-2 smoke emission, halogen free, non corrosive IEC 61034 low smoke IEC 60332-1 flame retardant IEC 60332-3-24 fire retardant
Условия эксплуатации
- Температура хранения
- -40 … 85 °C
- Температура монтажа
- -20 … 60 °C
Условия эксплуатации
- Рабочий температурный диапазон
- -40 … 85 °C
Основное
- Производитель
- RFS Technologies / Amphenol
- Бренд
- RFS
Рабочие данные
Частотные характеристики
Attenuation
26 строк| Frequency, MHz | Longitudinal Loss, dB/100 m (dB/100 ft) | Coupling Loss 50%, dB | Coupling Loss 95%, dB |
|---|---|---|---|
| 75 | 2.20 (0.67) | 50 | 62 |
| 150 | 3.15 (0.96) | 59 | 71 |
| 450 | 5.70 (1.74) | 64 | 75 |
| 800 | 7.83 (2.39) | 65 | 77 |
| 870 | 8.23 (2.51) | 65 | 77 |
| 900 | 8.40 (2.56) | 65 | 77 |
| 960 | 8.65 (2.64) | 65 | 77 |
| 1700 | 12.39 (3.78) | 65 | 77 |
| 1800 | 12.87 (3.92) | 65 | 77 |
| 1900 | 13.28 (4.05) | 65 | 77 |
| 2000 | 13.87 (4.23) | 65 | 77 |
| 2200 | 14.71 (4.49) | 65 | 77 |
| 2400 | 15.68 (4.78) | 65 | 77 |
| 2600 | 16.53 (5.04) | 65 | 77 |
| 3500 | 19.52 (5.95) | 65 | 77 |
| 3550 | 19.90 (6.07) | 65 | 77 |
| 3600 | 20.03 (6.11) | 65 | 77 |
| 3700 | 20.27 (6.18) | 65 | 77 |
| 3980 | 21.21 (6.47) | 65 | 77 |
| 4200 | 22.21 (6.77) | 65 | 77 |
| 4900 | 25.15 (7.67) | 65 | 77 |
| 5000 | 25.65 (7.82) | 65 | 77 |
| 5200 | 26.74 (8.15) | 65 | 77 |
| 5800 | 29.68 (9.05) | 65 | 77 |
| 5925 | 30.27 (9.23) | 65 | 77 |
| 6000 | 30.58 (9.32) | 65 | 77 |
