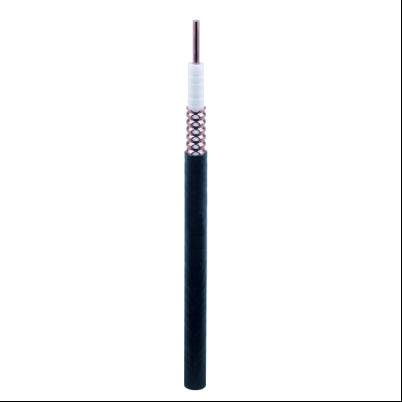

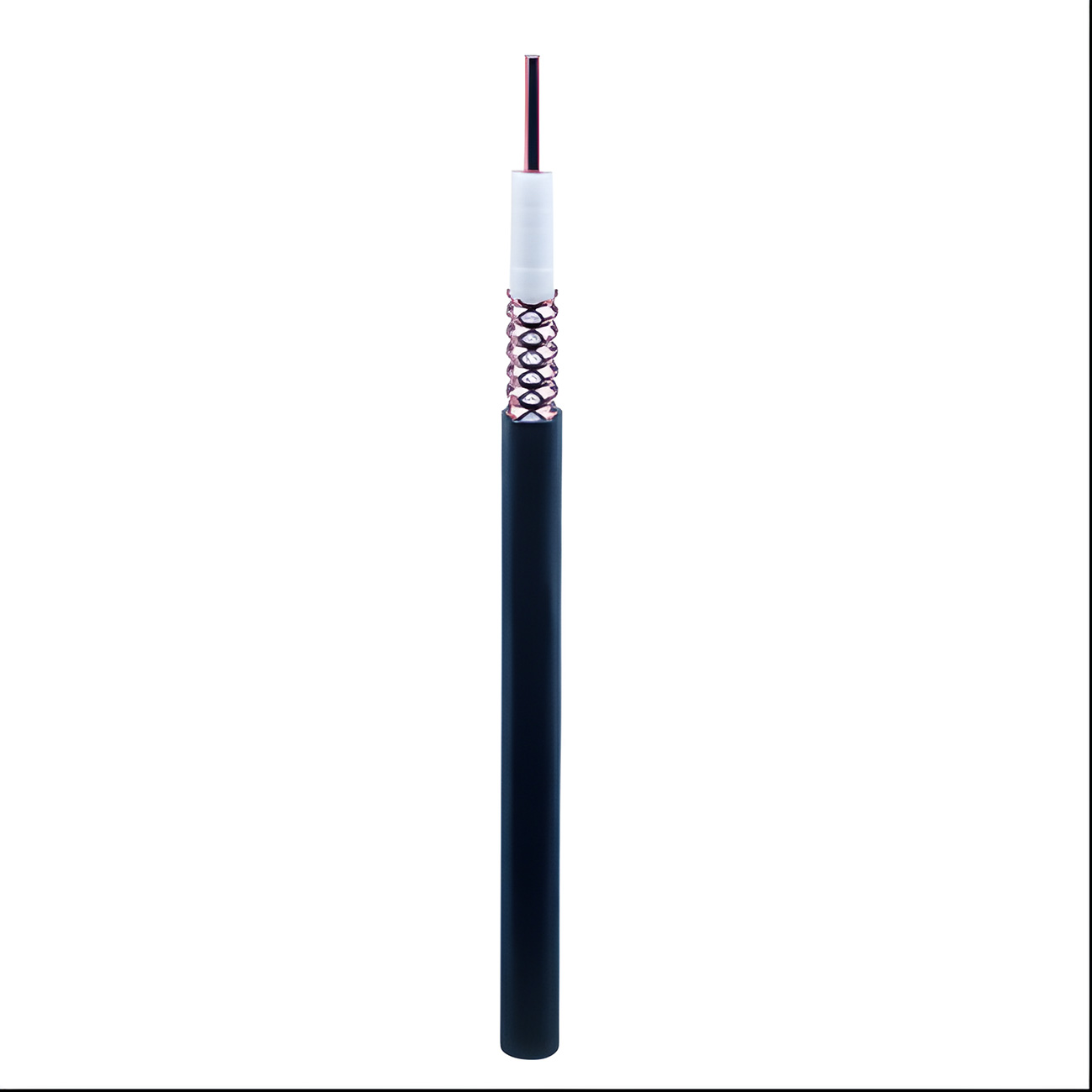

RFS RCF12-50JFL — Радиоизлучающий кабель 1/2″
Кабельная группа: G21 (1/2»R)
50 Ом, размер 1/2″ в огнестойкой безгалогенной оболочке
50 Ом, размер 1/2″ в огнестойкой безгалогенной оболочке
Ключевые характеристикиВсе характеристики
- Размер кабеля
- 1/2
- Волновое сопротивление
- 50 Ом
- Максимальная рабочая частота
- 6 ГГц
- Масса кабеля
- 0,22 кг/м
- Материал оболочки
- JFL
Сохранить товар:
О товаре
Описание
Радиоизлучающий кабель серии RADIAFLEX 1/2″ с широким частотным диапазоном от 30 до 6000 МГц в огнестойкой безгалогенной оболочке. Излучающий кабель RADIAFLEX применяется в качестве протяженной антенны в туннелях, шахтах и других больших помещениях для обеспечения покрытием сигналами сотовой или специальной радиосвязи.
Описание производителя
Оригинальный текст (EN). Перевод не выполнен.
RADIAFLEX® functions as a distributed antenna to provide communications in tunnels, mines and large building complexes and is the solution for any application in confined areas. Slots in the copper outer conductor allow a controlled portion of the internal RF energy to be radiated into the surrounding environment. Conversely, a signal transmitted near the cable will couple into the slots and be carried along the cable length. RADIAFLEX® is used for both one-way and two-way communication systems and because of its broadband capability, a single radiating cable can handle multiple communication systems simultaneously. This RADIAFLEX® radiating cable utilize a low-loss cellular polyethylene foam dielectric and a corrugated copper outer conductor which offers a combination of remarkable flexibility, high strength and excellent electrical performance.
Особенности и преимущества
- Broadband radiating cable supporting all wireless application between 75 MHz to 6000 MHz
- Ideally suited for application that require low bending radii
- Robust radiating cable operational under all enviromental conditions as e.g. harsh tunnels or mines
- Ideal for In-train, Vehicle-to-Everything communication and In aircraft to wireless/satellite networks
- RCF cable
Иллюстрации и схемы производителя
Параметры
Технические характеристики
Тип и назначение
- Размер кабеля
- 1/2
- Тип кабеля
- RCF
Электрические параметры
- Максимальная рабочая частота
- 6 ГГц
- Волновое сопротивление
- 50 Ом
- Коэффициент укорочения
- 88 %
- Емкость
- 76 пФ/м
- Индуктивность
- 0,19 мкГн/м
- Сопротивление внутреннего проводника
- 1,57 Ом/км
- Сопротивление внешнего проводника
- 2,23 Ом/км
- Полосы подавления
- None
- Частотные исполнения
- 600, 900, 1800/1900, 2200, 2400, 2500, 2700, 6000
Конструкция
- Материал оболочки
- JFL
- Описание оболочки
- Halogen free, non corrosive, flame and fire retardant, low smoke, polyolefin + flame barrier tape above outer conductor for lowest cable loss
- Конструкция щелей
- Milled (Two-Row)
- Индикация ориентации щелей
- None
Внешний вид
- Цвет оболочки
- Standard Black, other colors on request
Материалы
- Материал внутреннего проводника
- Copper Clad Aluminum Wire
- Материал внешнего проводника
- Corrugated Copper Tube
Механические параметры
- Диаметр внутреннего проводника
- 4,8 мм
- Диаметр внешнего проводника
- 13,8 мм
- Диаметр по оболочке
- 16 мм
- Радиус одиночного изгиба
- 125 мм
- Масса кабеля
- 0,22 кг/м
- Допустимое растягивающее усилие
- 1000 Н
Монтаж
- Рекомендуемый / максимальный шаг крепления
- 0.6 (2)
- Минимальное расстояние до стены
- 50 мм
Стандарты и соответствие
- Методы испытаний оболочки
- Test methods for fire behaviour of cable : IEC 60754-1/-2 smoke emission, halogen free, non corrosive IEC 61034 low smoke IEC 60332-1 flame retardant IEC 60332-3-24 fire retardant
Условия эксплуатации
- Температура хранения
- -70 … 85 °C
- Температура монтажа
- -25 … 60 °C
Условия эксплуатации
- Рабочий температурный диапазон
- -40 … 85 °C
Основное
- Производитель
- RFS Technologies / Amphenol
- Бренд
- RFS
Рабочие данные
Частотные характеристики
Attenuation
17 строк| Frequency, MHz | Longitudinal Loss, dB/100 m (dB/100 ft) | Coupling Loss 50%, dB | Coupling Loss 95%, dB |
|---|---|---|---|
| 75 | 2.20 (0.67) | 50 | 62 |
| 150 | 3.15 (0.96) | 59 | 71 |
| 450 | 5.70 (1.74) | 67 | 79 |
| 800 | 7.83 (2.39) | 67 | 79 |
| 870 | 8.25 (2.51) | 66 | 79 |
| 900 | 8.40 (2.56) | 66 | 78 |
| 960 | 8.65 (2.64) | 66 | 78 |
| 1800 | 13.1 (3.99) | 68 | 80 |
| 1900 | 13.6 (4.15) | 69 | 81 |
| 2000 | 14.0 (4.27) | 72 | 84 |
| 2200 | 14.7 (4.48) | 70 | 82 |
| 2400 | 15.3 (4.66) | 70 | 82 |
| 2600 | 15.9 (4.85) | 70 | 82 |
| 5000 | 24.8 (7.56) | 75 | 87 |
| 5200 | 25.7 (7.83) | 75 | 87 |
| 5800 | 27.6 (8.41) | 75 | 87 |
| 6000 | 29.9 (8.81) | 75 | 87 |
