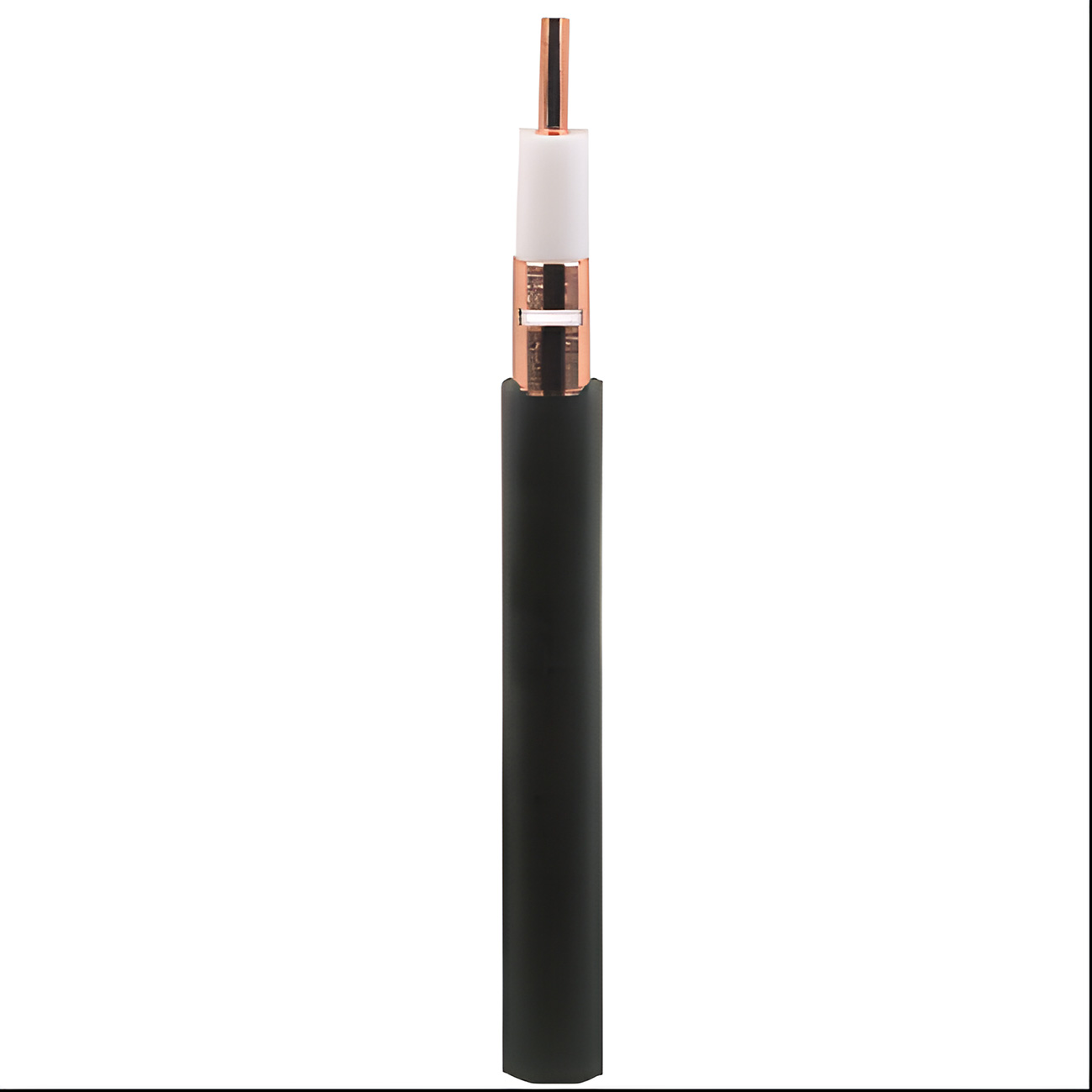

RFS RLKU12-50JFLA — Радиоизлучающий кабель 1/2″
Кабельная группа: 1/2»L
50 Ом, размер 1/2″ в огнестойкой безгалогенной оболочке
50 Ом, размер 1/2″ в огнестойкой безгалогенной оболочке
Ключевые характеристикиВсе характеристики
- Размер кабеля
- 1/2
- Волновое сопротивление
- 50 Ом
- Максимальная рабочая частота
- 2,7 ГГц
- Масса кабеля
- 0,23 кг/м
- Материал оболочки
- JFL
Сохранить товар:
О товаре
Описание
Радиоизлучающий кабель RADIAFLEX серии «А» 1/2″ в огнестойкой безгалогенной оболочке и дополнительном защитном покрытии и широким частотным диапазоном от 30 до 2700 МГц. Излучающий кабель RADIAFLEX применяется в качестве протяженной антенны в туннелях, шахтах и других закрытых помещениях для обеспечения покрытием сигналами сотовой или специальной радиосвязи.
Описание производителя
Оригинальный текст (EN). Перевод не выполнен.
RADIAFLEX® functions as a distributed antenna to provide communications in tunnels, mines and large building complexes and is the solution for any application in confined areas. Slots in the copper outer conductor allow a controlled portion of the internal RF energy to be radiated into the surrounding environment. Conversely, a signal transmitted near the cable will couple into the slots and be carried along the cable length. RADIAFLEX® is used for both one-way and two-way communication systems and because of its broadband capability, a single radiating cable can handle multiple communication systems simultaneously. This RADIAFLEX® radiating cable utilize a low-loss cellular polyethylene foam dielectric and a smooth copper outer conductor which offers a superior electrical performance together with good bending properties.
Особенности и преимущества
- Ultra wideband from 30 MHz to 2700 MHz
- For applications in tunnels and buildings
- Low coupling loss variations
- RLK12-50JFLA
Иллюстрации и схемы производителя
Параметры
Технические характеристики
Тип и назначение
- Размер кабеля
- 1/2
- Тип кабеля
- RLKU
Электрические параметры
- Максимальная рабочая частота
- 2,7 ГГц
- Волновое сопротивление
- 50 Ом
- Коэффициент укорочения
- 88 %
- Емкость
- 76 пФ/м
- Индуктивность
- 0,19 мкГн/м
- Сопротивление внутреннего проводника
- 1,97 Ом/км
- Сопротивление внешнего проводника
- 4,84 Ом/км
- Полосы подавления
- 650-750, 1330-1430, 2025-2100
- Частотные исполнения
- 600, 900, 1800/1900, 2200, 2400, 2500, 2700
Конструкция
- Материал оболочки
- JFL
- Описание оболочки
- Halogen free, non corrosive, flame and fire retardant, low smoke, polyolefin + flame barrier tape above outer conductor for lowest cable loss
- Конструкция щелей
- Groups of vertical slots at short intervals
- Индикация ориентации щелей
- Bulge atop slots
Материалы
- Материал внутреннего проводника
- Copper Clad Aluminum Wire
- Материал внешнего проводника
- Overlapping Copper Strip
Механические параметры
- Диаметр внутреннего проводника
- 4,4 мм
- Диаметр внешнего проводника
- 11,4 мм
- Диаметр по оболочке
- 14,7 мм
- Радиус одиночного изгиба
- 200 мм
- Масса кабеля
- 0,23 кг/м
- Допустимое растягивающее усилие
- 1300 Н
Монтаж
- Рекомендуемый / максимальный шаг крепления
- 0.5 (1.6)
- Минимальное расстояние до стены
- 80 мм
Стандарты и соответствие
- Методы испытаний оболочки
- Test methods for fire behaviour of cable : IEC 60754-1/-2 smoke emission: halogen free, non corrosive IEC 61034 low smoke IEC 60332-1 flame retardant IEC 60332-3-24 fire retardant UL1666, ASTM E 662, NES711, NES713 and NFPA130
Условия эксплуатации
- Температура хранения
- -70 … 85 °C
- Температура монтажа
- -25 … 60 °C
Условия эксплуатации
- Рабочий температурный диапазон
- -40 … 85 °C
Основное
- Производитель
- RFS Technologies / Amphenol
- Бренд
- RFS
Рабочие данные
Частотные характеристики
Attenuation
13 строк| Frequency, MHz | Longitudinal Loss, dB/100 m (dB/100 ft) | Coupling Loss 50%, dB | Coupling Loss 95%, dB |
|---|---|---|---|
| 75 | 2.17 (0.66) | 49 (53) | 59 (63) |
| 150 | 3.10 (0.94) | 57 (61) | 68 (72) |
| 450 | 5.74 (1.75) | 65 (68) | 76 (79) |
| 800 | 8.75 (2.67) | 57 (59) | 63 (65) |
| 870 | 9.21 (2.81) | 58 (60) | 64 (66) |
| 900 | 9.40 (2.86) | 58 (60) | 63 (66) |
| 960 | 9.73 (2.97) | 58 (60) | 64 (66) |
| 1800 | 21.97 (6.70) | 55 (57) | 65 (67) |
| 1900 | 22.71 (6.92) | 55 (57) | 65 (67) |
| 2000 | 23.48 (7.16) | 53 (56) | 65 (66) |
| 2200 | 25.47 (7.76) | 52 (55) | 60 (63) |
| 2400 | 27.93 (8.51) | 52 (54) | 60 (63) |
| 2600 | 30.50 (9.30) | 52 (54) | 60 (63) |
