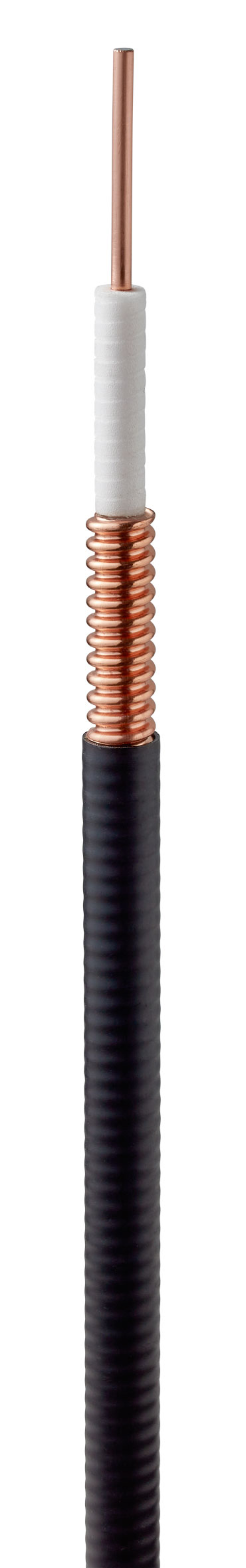

RFS SCF38-50JFN — Коаксиальный радиочастотный кабель 3/8″

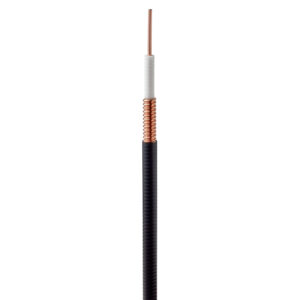

Кабельная группа: RFF 3/8»-50, SCF 38-50 J
50 Ом, размер 3/8″S, огнестойкая безгалогенная оболочка

Ключевые характеристикиВсе характеристики

Тип кабеля: Foam-Dielectric, Superflexible

Размер кабеля: 3/8

Волновое сопротивление: 50 Ом

Максимальная рабочая частота: 13,4 ГГц

Запросить цену

Сохранить товар:

О товаре

Описание

Коаксиальный кабель серии CELLFLEX 3/8″ сверхгибкий кабель с низким затуханием в огнестойкой безгалогенной оболочке. Применяется в антенно-фидерном тракте систем радиосвязи (в том числе базовых станций сотовой связи) и строительстве.

Описание производителя

Оригинальный текст (EN). Перевод не выполнен.

Related Products CELLFLEX® 3/8" superflexible cable support CBRS, C-Band and LAA up to 6GHz; flame retardant/ halogen free jacket

Особенности и преимущества

Low Attenuation
The low attenuation of CELLFLEX
®
coaxial cable results in highly efficient signal transferin your RF system.
Complete Shielding
The solid outer conductor of CELLFLEX
®
coaxial cable creates a continuous RFI/EMI shield that minimizes system interference.
Low VSWR
Special low VSWR versions of CELLFLEX
®
coaxial cables contribute to low system noise.
Outstanding Intermodulation Performance
CELLFLEX
®
coaxial cable's solid inner and outer conductors virtually eliminate intermods. Intermodulation performance is also confirmed with state-of-the-art equipment at the RFS Technologies factory.
High Power Rating
Due to their low attenuation, outstanding heat transfer properties and temperature stabilized dielectric materials, CELLFLEX
®
cable provides safe long term operating life at high transmit power levels.
Wide Range of Application
Typical areas of application are: feedlines for broadcast and terrestrial microwave antennas, wireless cellular, PCS and ESMR base stations, cabling of antenna arrays, and radio equipment interconnects.
Meets or Exceeds:
IEC 60754-1, -2; IEC 60332-1-1, -2;IEC 61034-1, -2; IEC 60332-3-24 (formerly IEC 60332-3-C)

Иллюстрации и схемы производителя

Параметры

Технические характеристики

Тип и назначение

Назначение: Cable Solutions, HF Defense, Indoor, Microwave, Mobile Radio, Wireless Communication
Тип кабеля: Foam-Dielectric, Superflexible
Размер кабеля: 3/8

Конструкция

Исполнение оболочки производителя: Black
Материал оболочки: Polyethylene, PE, Metalhydroxite Filling

Механические параметры

Диаметр внутреннего проводника: 2,6 мм
Диаметр диэлектрика: 6,3 мм
Диаметр внешнего проводника: 9,1 мм
Диаметр по оболочке: 10,2 мм
Радиус повторных изгибов: 25 мм
Изгибающий момент: 1,4 Н·м
Допустимое растягивающее усилие: 600 Н

Материалы

Материал внутреннего проводника: Copper-Clad Aluminum Wire
Материал диэлектрика: Foam Polyethylene
Материал внешнего проводника: Corrugated Copper

Стандарты и соответствие

Пожарные характеристики: Flame Retardant, LS0H, Meets/Exceeds: IEC 60754-1, -2; IEC 60332-1, -3.C; UL 1581; UL 1666; NEC type CATVR; CPR: https://products.rfsworld.com/userfiles/cpr/rfs-products-cpr-compliance.pdf

Условия эксплуатации

Температура монтажа: -25 … 60 °C
Температура хранения: -70 … 85 °C

Условия эксплуатации

Рабочий температурный диапазон: -50 … 85 °C

Электрические параметры

Волновое сопротивление: 50 Ом
Максимальная рабочая частота: 13,4 ГГц
Коэффициент укорочения: 81 %
Емкость: 82 пФ/м
Индуктивность: 0,207 мкГн/м
Пиковая мощность: 11,9 кВт
Пиковое ВЧ-напряжение: 1090 В
Испытательное напряжение оболочки: 5000 В
Сопротивление внутреннего проводника: 5,3 Ом/км
Сопротивление внешнего проводника: 5,6 Ом/км

Радиочастотные характеристики

Возвратные потери / КСВН: 20 (1.22) @ 450-617 MHz 24 (1.13) @ 617-960 MHz 24 (1.13) @ 1695-2200 MHz 20 (1.22) @ 2300-2700 MHz 18 (1.28) @ 3500-4200 MHz 16 (1.37) @ 5150-6000 MHz
Фазостабильное исполнение: Phase stabilized and phase matched cables and assemblies are available upon request.
Температурно-мощностное исполнение: Standard

Монтаж

Рекомендуемый / максимальный шаг крепления: 0.25 / 0.25 (0.8 / 0.8)

Основное

Производитель: RFS Technologies / Amphenol
Бренд: RFS

Рабочие данные

Частотные характеристики

Attenuation @ 20°C (68°F) and Power Rating @ 40°C (104°F)

47 строк

Frequency, MHz	dB per 100m	dB per 100ft	Power, kW
0.5	0.29	0.09	11.90
1	0.41	0.12	11.90
1.5	0.50	0.15	11.90
2	0.58	0.18	11.90
10	1.30	0.40	6.10
20	1.84	0.56	4.29
30	2.27	0.69	3.49
50	2.94	0.90	2.68
88	3.94	1.20	2.01
100	4.21	1.28	1.88
108	4.38	1.34	1.80
150	5.20	1.58	1.52
174	5.62	1.71	1.41
200	6.04	1.84	1.31
300	7.49	2.28	1.05
400	8.74	2.66	0.90
450	9.31	2.84	0.85
500	9.85	3	0.80
512	9.98	3.04	0.79
600	10.87	3.31	0.73
700	11.83	3.61	0.67
800	12.73	3.88	0.62
824	12.94	3.94	0.61
894	13.53	4.12	0.58
900	13.58	4.14	0.58
925	13.79	4.20	0.57
960	14.08	4.29	0.56
1000	14.40	4.39	0.55
1250	16.31	4.97	0.48
1500	18.08	5.51	0.44
1700	19.41	592	0.41
1800	20.05	6.11	0.39
2000	21.30	6.49	0.37
2100	21.90	6.68	0.36
2200	22.50	6.86	0.35
2400	23.70	7.21	0.33
3000	27	8.22	0.30
3500	29.50	8.22	0.29
4000	32	9.75	0.25
5000	36.60	11.16	0.22
6000	41	12.48	0.19
7000	45.10	13.74	0.18
8000	49	14.94	0.16
9000	52.80	16.09	0.15
10000	56.50	17.21	0.14
12000	63.50	19.37	0.12
13400	68.30	20.82	0.12
