RFS 716F-LCF114-D01 — Радиочастотный соединитель 1-1/4″ · 7-16 DIN
Кабельная группа: G33 (1-1/4»R)
Разъем 7-16 розетка OMNI FIT Premium D01 версия,на кабель 1 1/4″R.По всем интересующим вопросам Вы сможете связаться с нами по контактному телефону:
Разъем 7-16 розетка OMNI FIT Premium D01 версия,на кабель 1 1/4″R.По всем интересующим вопросам Вы сможете связаться с нами по контактному телефону:
Ключевые характеристикиВсе характеристики
- Интерфейс соединителя
- 7-16 DIN
- Вид соединителя
- Female
- Тип соединителя
- OMNI FIT™ PREMIUM Straight
- Волновое сопротивление
- 50 Ом
- Максимальная рабочая частота
- 3,6 ГГц
Сохранить товар:
О товаре
Описание
Разъем 716F-LCF114-D01 розетка (female) прямая предназначена для гофрированных кабелей размера 1 1/4″R. При установке разъема на кабель может использоваться как стандартный так и специальный инструмент. Подходит для всех производителей кабеля группы 1 1/4″R.
Описание производителя
Оригинальный текст (EN). Перевод не выполнен.
OMNI FIT™ high performance connectors are designed for use with both CELLFLEX® (copper) and CELLFLEX® Lite (aluminium) cables. They are designed specifically to provide the highest quality connector-cable interface while simplifying and speeding up connector attachment. All RFS Technologies connectors are fully tested for mechanical and electrical compliance to industry specifications. The 7-16 connector is the most rugged RF connection meeting all requirements even under the most severe environmental conditions. Sealing against outer conductor and jacket by means of O-Ring and 360° compression fit. Multifunctional, self-lubricating HighTech polymer assembly locks on cable corrugation, avoids electrochemical potential differences and compression-fits to the jacket.
Особенности и преимущества
- Ultra high PIM performance i.e. reduced interference leading to high customer satisfaction
- Two-piece design i.e. visual inspection of interlocking leads to improved installation security
- OMNI FIT™ concept i.e. streamlined order management and reduced stock level
- Watertight sealing in mated and unmated condition, i.e. reduced efforts during installation and improved security during operation
- Unique NiTin plating i.e. extreme resistance against corrosion even under hardest climatic and environmental circumstances
- Multi-thread (Tristart) design i.e. simplified and accelerated tightening process
- RoHS (EU) and CRoHS (China) compliant i.e. can be used on a global basis
- OMNI FIT™ Premium Connectors

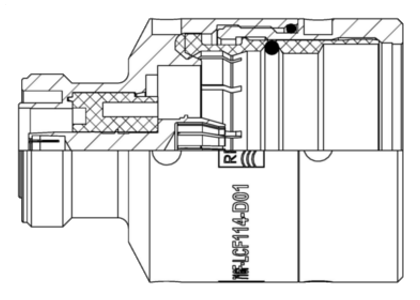

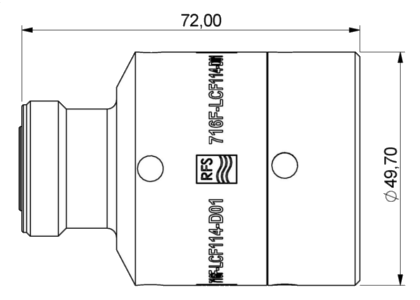

Иллюстрации и схемы производителя
Параметры
Технические характеристики
Тип и назначение
- Тип линии передачи
- Coaxial Cable
- Размер кабеля
- 1-1/4
- Тип кабеля
- Foam Dielectric
- Интерфейс соединителя
- 7-16 DIN
- Тип соединителя
- OMNI FIT™ PREMIUM Straight
- Вид соединителя
- Female
Основное
- Серия
- UCF114-50 Series, LCFS114-50 Series, RCF114-50 Series
- Производитель
- RFS Technologies / Amphenol
- Бренд
- RFS
Механические параметры
- Способ герметизации
- O-Ring + 360° Compression
- Физическая длина изделия
- 71,95 мм
- Наружный диаметр
- 49,5 мм
Электрические параметры
- Волновое сопротивление
- 50 Ом
- PIM
- -163 dBc
- Максимальная рабочая частота
- 3,6 ГГц
Монтаж
- Монтаж центрального контакта
- Spring Finger
- Монтаж внешнего экрана
- 360° clamping
Условия эксплуатации
- Степень защиты IP
- IP68
Файлы
Документы
716F-LCF114-D01 datasheet6c03f10a9f90624b_229bf31724a234__716f-lcf114-d01.pdfRFS Technologies Routing Guide 20252d0bc1499c3691c9_92869e846e6167__rfs-tech-routing-guide-feb112025.pdfInstallation Instruction41fa8c4aed265be9_88bcedf278cdee__10000012054-02_inst_con_lcf114-and-lcf-158-d01.pdf716F-LCF114-D01.pdf716f-lcf114-d01.pdf10000012054-01.pdf10000012054-01.pdf
