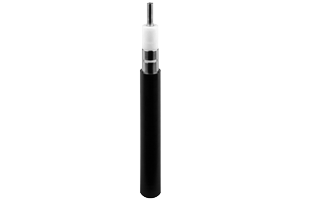

RFS RLK78-50JFNA — Радиоизлучающий кабель 7/8″
Кабельная группа: 7/8»L
50 Ом, размер 7/8″ в огнестойкой безгалогенной оболочке
50 Ом, размер 7/8″ в огнестойкой безгалогенной оболочке
Ключевые характеристикиВсе характеристики
- Размер кабеля
- 7/8
- Волновое сопротивление
- 50 Ом
- Максимальная рабочая частота
- 0,98 ГГц
- Масса кабеля
- 0,55 кг/м
- Материал оболочки
- JFN
Сохранить товар:
О товаре
Описание
Радиоизлучающий кабель RADIAFLEX серии «А» размером 7/8″ с широким частотным диапазоном от 30 до 980 МГц в огнестойкой безгалогенной оболочке. Применяется в качестве протяженной антенны в туннелях, шахтах и других больших помещениях для обеспечения покрытием сигналами сотовой или специальной радиосвязи.
Описание производителя
Оригинальный текст (EN). Перевод не выполнен.
RADIAFLEX® functions as a distributed antenna to provide communications in tunnels, mines and large building complexes and is the solution for any application in confined areas. Slots in the copper outer conductor allow a controlled portion of the internal RF energy to be radiated into the surrounding environment. Conversely, a signal transmitted near the cable will couple into the slots and be carried along the cable length. RADIAFLEX® is used for both one-way and two-way communication systems and because of its broadband capability, a single radiating cable can handle multiple communication systems simultaneously. This RADIAFLEX® radiating cable utilize a low-loss cellular polyethylene foam dielectric and a smooth copper outer conductor which offers a superior electrical performance together with good bending properties.
Особенности и преимущества
- Broadband from 30 MHz to 980 MHz
- For applications in tunnels and buildings
- Low coupling loss variations
- RLK cable, A-series
Иллюстрации и схемы производителя
Параметры
Технические характеристики
Тип и назначение
- Размер кабеля
- 7/8
- Тип кабеля
- RLK
Электрические параметры
- Максимальная рабочая частота
- 0,98 ГГц
- Волновое сопротивление
- 50 Ом
- Коэффициент укорочения
- 89 %
- Емкость
- 75 пФ/м
- Индуктивность
- 0,188 мкГн/м
- Сопротивление внутреннего проводника
- 1,74 Ом/км
- Сопротивление внешнего проводника
- 2,52 Ом/км
- Полосы подавления
- 300-375, 650-685
- Частотные исполнения
- 600, 900
Конструкция
- Материал оболочки
- JFN
- Описание оболочки
- Halogen free, non corrosive, flame and fire retardant, low smoke, polyolefin
- Конструкция щелей
- Groups of vertical slots at short intervals
- Индикация ориентации щелей
- Bulge atop slots
Материалы
- Материал внутреннего проводника
- Copper Tube
- Материал внешнего проводника
- Overlapping Copper Strip
Механические параметры
- Диаметр внутреннего проводника
- 9,3 мм
- Диаметр внешнего проводника
- 23,8 мм
- Диаметр по оболочке
- 28,5 мм
- Радиус одиночного изгиба
- 350 мм
- Масса кабеля
- 0,55 кг/м
- Допустимое растягивающее усилие
- 2300 Н
Монтаж
- Рекомендуемый / максимальный шаг крепления
- 0.9 (3)
- Минимальное расстояние до стены
- 80 мм
Стандарты и соответствие
- Методы испытаний оболочки
- Test methods for fire behaviour of cable : IEC 60754-1/-2 smoke emission: halogen free, non corrosive IEC 61034 low smoke IEC 60332-1 flame retardant IEC 60332-3-24 fire retardant UL1666, ASTM E 662, NES711 and NES713
Условия эксплуатации
- Температура хранения
- -70 … 85 °C
- Температура монтажа
- -25 … 60 °C
Условия эксплуатации
- Рабочий температурный диапазон
- -40 … 85 °C
Основное
- Производитель
- RFS Technologies / Amphenol
- Бренд
- RFS
Рабочие данные
Частотные характеристики
Attenuation
11 строк| Frequency, MHz | Longitudinal Loss, dB/100 m (dB/100 ft) | Coupling Loss 50%, dB | Coupling Loss 95%, dB |
|---|---|---|---|
| 75 | 1.08 (0.33) | 46 (50) | 58 (60) |
| 150 | 1.56 (0.48) | 54 (58) | 66 (69) |
| 380 | 2.69 (0.81) | 53 (55) | 57 (59) |
| 400 | 2.70 (0.82) | 53 (55) | 57 (59) |
| 450 | 2.90 (0.88) | 52 (55) | 56 (59) |
| 470 | 2.97 (0.91) | 52 (55) | 56 (59) |
| 500 | 3.10 (0.94) | 52 (55) | 56 (59) |
| 800 | 4.35 (1.33) | 55 (58) | 59 (62) |
| 870 | 4.90 (1.49) | 56 (59) | 61 (64) |
| 900 | 5.05 (1.54) | 57 (60) | 62 (65) |
| 960 | 5.19 (1.58) | 57 (60) | 62 (65) |
