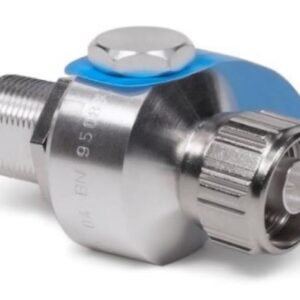

Связанный товар производителяN-UC230-01RFS N-UC230-01 — Устройство грозозащиты N
RFS MULTIFLEX-L78 — Кабельная сборка CELLFLEX
Кабельная сборка RFS Technologies / Amphenol · MULTIFLEX-L78.
Ключевые характеристикиВсе характеристики
- Тип кабеля
- SCF12-50
Сохранить товар:
О товаре
Описание
RFS MULTIFLEX-L78 — Кабельная сборка CELLFLEX — Кабельная сборка производства RFS Technologies / Amphenol.
Основные характеристики
- Тип кабеля: SCF12-50
Описание производителя
Оригинальный текст (EN). Перевод не выполнен.
Related Products MULTIFLEX Jumper-Cable assemblies are the simple solution for those who like to have a very low loss transmission jumper with highest flexibility at both connection ends. RFS Technologies site kitting services offers a full assembled Jumper containing feeder-cable from LCF78-50 to LCF158-50, and Jumper cable such as super flexible SCF12-50 for both endings.
Особенности и преимущества
- Stable premium VSWR, outstanding and consistent intermodulation performance — 4.3-10 side not relying on coupling torque
- Improves network performance, reduces the number of dropped calls and avoids revenue loss.
- Waterproof to IP 68
- No downtime risk, secures revenue.
- Smaller connector footprint for 4.3-10
- Enables tighter spacing of connections for antennas and RRHs.
- Available with standard ""J"" or flame retardant ""JFN"" jacket types
- Usable on global basis in all applications.
- 7MRS12-7MRS12-L78J0200
- Jumper Features
- Application
- Main feed transitions to equipment, GPS lines, intended for outdoor usage (J) or indoor usage (JFN)
- Installation Temperature
- °C (°F)
- -40 to 60 (-40 to 140 )
- Storage Temperature
- °C (°F)
- -70 to 85 (-94 to 185 )
- Operation Temperature
- °C (°F)
- -50 to 85 (-58 to 185 )
- Fire Performance Class
- Halogeen free (B2ca option available)
- Sealing Class

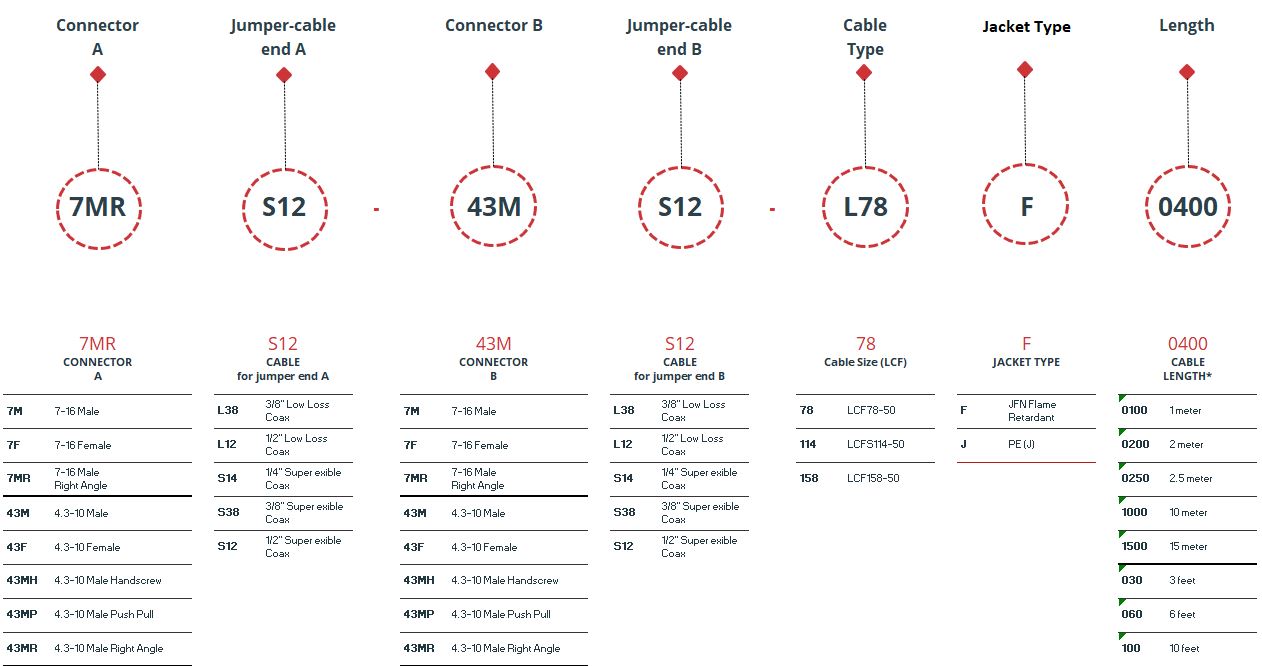

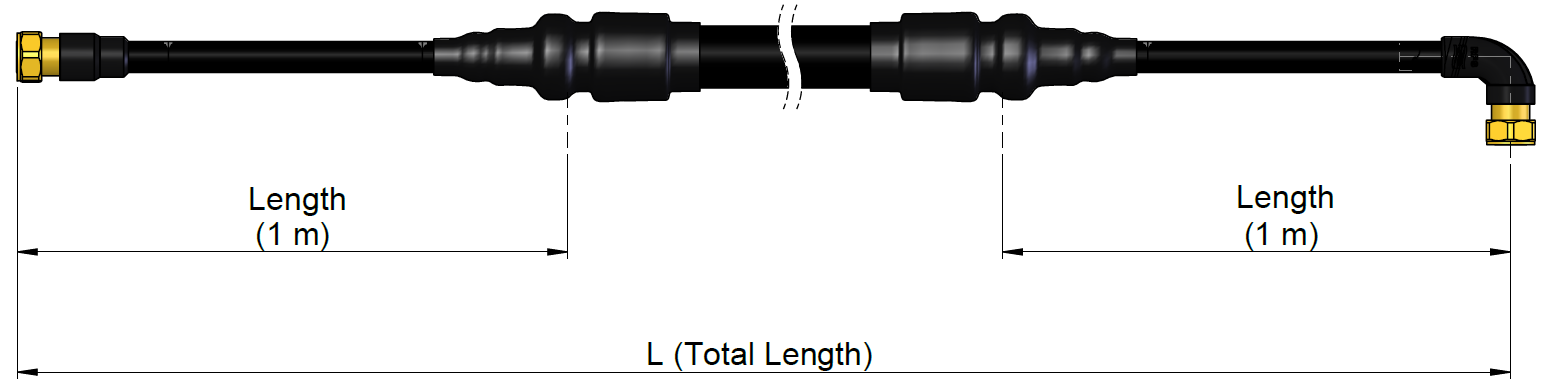

Иллюстрации и схемы производителя
Параметры
Технические характеристики
Условия эксплуатации
- Температура монтажа
- -40 … 60 °C
- Температура хранения
- -70 … 85 °C
Условия эксплуатации
- Рабочий температурный диапазон
- -50 … 85 °C
- Степень защиты IP
- IP68
Стандарты и соответствие
- Соответствие RoHS
- Compliant to RoHS (EU) and CRoHS (China)
Тип и назначение
- Тип кабеля
- SCF12-50
Механические параметры
- Масса кабеля
- 0,135 кг/м
- Изгибающий момент
- 2,5 Н·м
- Допустимое растягивающее усилие
- 650 Н
Электрические параметры
- Емкость
- 86 пФ/м
- Сопротивление внутреннего проводника
- 2,97 Ом/км
- Сопротивление внешнего проводника
- 6,5 Ом/км
Основное
- Производитель
- RFS Technologies / Amphenol
- Бренд
- RFS
Рабочие данные
Частотные характеристики
Electrical Performance
7 строк| Frequency [MHz] | Straight Con. dB (VSWR) | Angle Con. dB (VSWR) |
|---|---|---|
| 0 - 1000 | > 28.0 (≤1.08) | > 28.0 (≤1.08) |
| >1000 - 1700 | > 28.0 (≤1.08) | > 26.4 (≤1.10) |
| >1700 - 2200 | > 28.0 (≤1.08) | > 26.4 (≤1.10) |
| >2200 - 2700 | > 26.4 (≤1.10) | > 24.9 (≤1.12) |
| >2700 - 3800 | > 23.1 (≤1.15) | > 20.8 (≤1.20) |
| >3800 - 5000 | > 20.8 (≤1.20) | > 19.1 (≤1.25) |
| >5000 - 6000 | > 17.7 (≤1.30) | > 17.7 (≤1.30) |
