RFS HB012-1-04U1-M2J — Гибридный кабель 1/2″
Гибридный кабель RFS Technologies / Amphenol · HB012-1-04U1-M2J.
Ключевые характеристикиВсе характеристики
- Тип кабеля
- Single RRU HYBRIFLEX™ Standard
- Наружный диаметр
- 15,8 мм
- Масса кабеля
- 0,23 кг/м
- Радиус одиночного изгиба
- 50 мм
- Рабочий температурный диапазон
- -40 … 85 °C
- Тип оптического волокна
- Tight Buffer, Multimode
Сохранить товар:
О товаре
Описание
RFS HB012-1-04U1-M2J — Гибридный кабель 1/2″ — Гибридный кабель производства RFS Technologies / Amphenol.
Основные характеристики
- Тип кабеля: Single RRU HYBRIFLEX™ Standard
- Наружный диаметр: 15,8 мм
- Масса кабеля: 0,23 кг/м
- Рабочий температурный диапазон: -40 … 85 °C
- Тип оптического волокна: Tight Buffer, Multimode
Описание производителя
Оригинальный текст (EN). Перевод не выполнен.
RFS' HYBRIFLEX ™ cabling solution for Remote Radio Unit (RRU) combines optical fiber and DC power in a single lightweight aluminum corrugated cable, making it the world's most innovative solution for RRU deployments. It was developed to reduce installation complexity and cost at Cellular sites. HYBRIFLEX ™ cabling solutions allows mobile operators deploying RRU architecture to standardized installation process and eliminates the need and the cost for an internal grounding wire. The HYBRIFLEX ™ cable is part of a site installation kit. It consists of an armored bundle of 2 DC cables, 1 F/O distribution cables and a rip cord to adjust the breakout part of the cable.
Особенности и преимущества
- A corrugated armor with excellent bending characteristics minimizes installation time and enables mechanical protection and EMC shielding
- Outer conductor grounding eliminates typical additional grounding requirement and saves on installation costs
- Lightweight solution and compact design decreases tower loads
- Robust cabling eliminates need for expensive cable trays and conduits
- Installation of stripped fiber optic cable pairs directly to RRH reduces CAPEX and wind load by eliminating need for junction boxes
- F/O and DC housed in single corrugated cable saves CAPEX by standardizing RRH cable installation and reducing installation equipments
- HYBRIFLEX Series

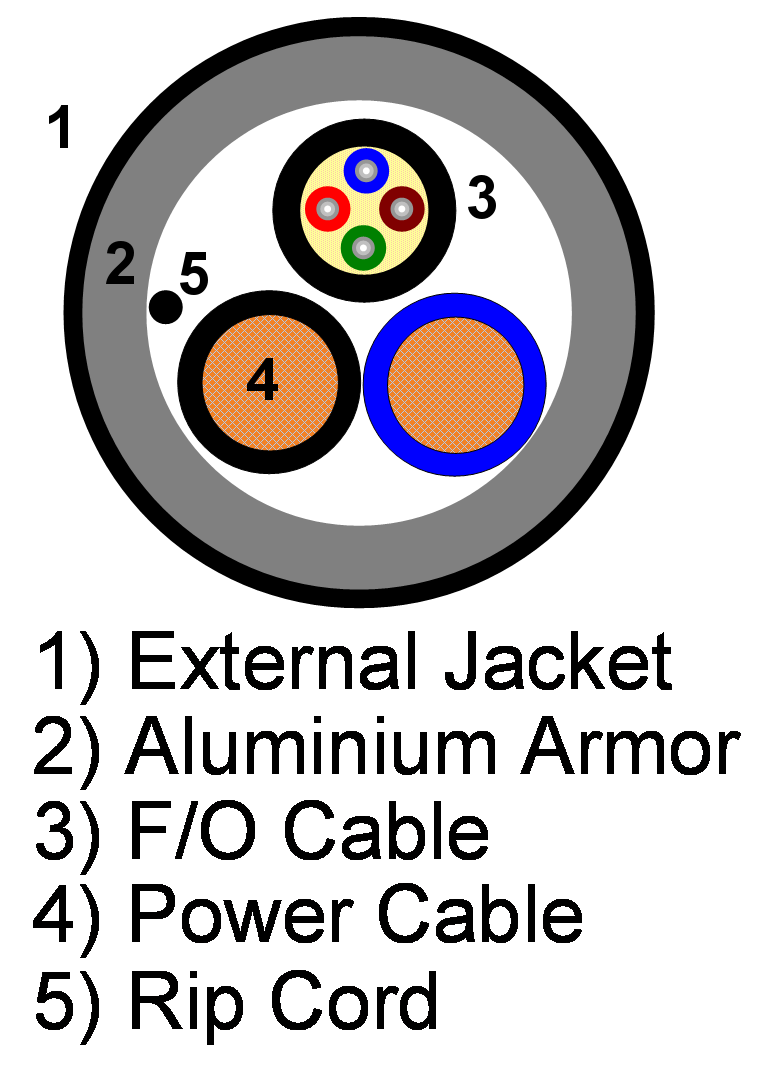

Иллюстрации и схемы производителя
Параметры
Технические характеристики
Тип и назначение
- Тип кабеля
- Single RRU HYBRIFLEX™ Standard
- Размер кабеля
- 1/2
Стандарты и соответствие
- Пожарные характеристики
- Halogene Free
- Стандарты силовой части
- IEC 60228
- Стандарты оптического волокна
- IEC 60793-2-10
- Спецификация оболочки
- not applicable
- Спецификация LSZH
- not applicable
Механические параметры
- Наружный диаметр
- 15,8 мм
- Масса кабеля
- 0,23 кг/м
- Минимальный радиус изгиба при эксплуатации
- 70 мм
- Радиус изгиба при монтаже
- 125 мм
- Допустимое растягивающее усилие
- 150 Н
- Диаметр гофрированной брони
- 13,8 мм
Монтаж
- Рекомендуемый / максимальный шаг крепления
- 0.6 / 1 (2 / 3.25)
Конструкция
- Количество силовых пар
- 1 пар
- Сечение силового проводника
- 4 мм²
- Способ экранирования
- provided by the Al armor
- Материал оболочки
- UV stable black PE
- Тип брони
- Corrugated Aluminum tube
- Тип оптического волокна
- Tight Buffer, Multimode
- Количество пар оптоволокна
- 2 пар
- Сердцевина / оболочка волокна
- 50 /125
- Вторичная защита волокна
- 900 мкм
Электрические параметры
- Максимальное сопротивление силового кабеля
- 4,95 Ом/км
- Сопротивление брони
- 2,78 Ом/км
Условия эксплуатации
- УФ-защита
- Yes
- Рабочий температурный диапазон
- -40 … 85 °C
Условия эксплуатации
- Температура хранения
- -40 … 85 °C
- Температура монтажа
- -20 … 50 °C
Основное
- Производитель
- RFS Technologies / Amphenol
- Бренд
- RFS
component.power cable
- Материал оболочки силового проводника
- Polyethylene, PE
- Толщина оболочки
- 0,5 мм
- Радиус одиночного изгиба
- 25 мм
- Диаметр
- 4 мм
- Описание оболочки силового кабеля
- UV stable black PE
component.armor
- Эквивалентное медное сечение брони
- 8 мм²
component.fiber cable
- Радиус одиночного изгиба
- 50 мм
- Диаметр
- 4,8 мм
- Материал оболочки
- UV stable black PE
