RFS HB078-1-06S3-S6J — Гибридный кабель 7/8″
Гибридный кабель RFS Technologies / Amphenol · HB078-1-06S3-S6J.
Ключевые характеристикиВсе характеристики
- Тип кабеля
- 3 RRU HYBRIFLEX™ Direct LTE
- Наружный диаметр
- 27,8 мм
- Масса кабеля
- 0,85 кг/м
- Радиус одиночного изгиба
- 50 мм
- Рабочий температурный диапазон
- -40 … 85 °C
- Тип оптического волокна
- Tight-Buffer, Singlemode
Сохранить товар:
О товаре
Описание
RFS HB078-1-06S3-S6J — Гибридный кабель 7/8″ — Гибридный кабель производства RFS Technologies / Amphenol.
Основные характеристики
- Тип кабеля: 3 RRU HYBRIFLEX™ Direct LTE
- Наружный диаметр: 27,8 мм
- Масса кабеля: 0,85 кг/м
- Рабочий температурный диапазон: -40 … 85 °C
- Тип оптического волокна: Tight-Buffer, Singlemode
Описание производителя
Оригинальный текст (EN). Перевод не выполнен.

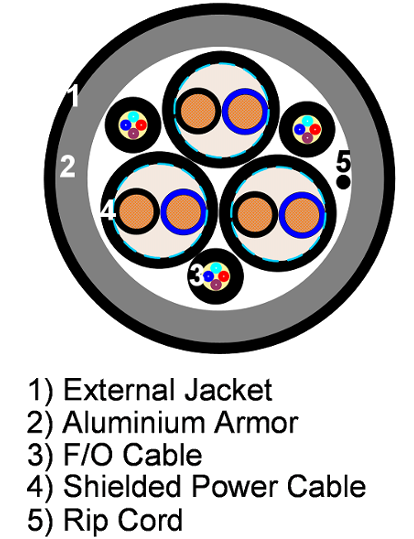

RFS' HYBRIFLEX ™ cabling solution for Remote Radio Unit (RRU) combines optical fiber and DC power in a single lightweight aluminum corrugated cable, making it the world's most innovative solution for RRU deployments. It was developed to reduce installation complexity and cost at Cellular sites. HYBRIFLEX ™ cabling solutions allows mobile operators deploying RRU architecture to standardized installation process and eliminates the need and the cost for an internal grounding wire. The HYBRIFLEX ™ cable is part of a site installation kit. It consists of an armored bundle of 3 shielded DC cables, 3 F/O distribution cables and a rip cord to adjust the breakout part of the cable.
Особенности и преимущества
- A corrugated armor with excellent bending characteristics minimizes installation time and enables mechanical protection and EMC shielding
- Outer conductor grounding eliminates typical additional grounding requirement and saves on installation costs
- Lightweight solution and compact design decreases tower loads
- Robust cabling eliminates need for expensive cable trays and conduits
- Installation of stripped fiber optic cable pairs directly to RRH reduces CAPEX and wind load by eliminating need for junction boxes
- F/O and DC housed in single corrugated cable saves CAPEX by standardizing RRH cable installation and reducing installation equipments
- HYBRIFLEX Series
Иллюстрации и схемы производителя
Параметры
Технические характеристики
Тип и назначение
- Тип кабеля
- 3 RRU HYBRIFLEX™ Direct LTE
- Размер кабеля
- 7/8
Стандарты и соответствие
- Пожарные характеристики
- Halogene Free
- Стандарты силовой части
- IEC 60232
- Стандарты оптического волокна
- ITU G 657.A2
- Спецификация оболочки
- not applicable
- Спецификация LSZH
- not applicable
Механические параметры
- Наружный диаметр
- 27,8 мм
- Масса кабеля
- 0,85 кг/м
- Минимальный радиус изгиба при эксплуатации
- 120 мм
- Радиус изгиба при монтаже
- 250 мм
- Допустимое растягивающее усилие
- 700 Н
- Диаметр гофрированной брони
- 25,2 мм
Монтаж
- Рекомендуемый / максимальный шаг крепления
- 0.8 / 1 (2.75 / 3.3)
Конструкция
- Количество силовых пар
- 3 пар
- Сечение силового проводника
- 6 мм²
- Способ экранирования
- braid
- Материал оболочки
- UV stable black PE
- Тип брони
- Corrugated Aluminum tube
- Тип оптического волокна
- Tight-Buffer, Singlemode
- Количество пар оптоволокна
- 6 пар
- Сердцевина / оболочка волокна
- 9 /125
- Вторичная защита волокна
- 900 мкм
Электрические параметры
- Максимальное сопротивление силового кабеля
- 3,3 Ом/км
- Сопротивление брони
- 1,21 Ом/км
Условия эксплуатации
- УФ-защита
- Yes
- Рабочий температурный диапазон
- -40 … 85 °C
Условия эксплуатации
- Температура хранения
- -40 … 85 °C
- Температура монтажа
- -20 … 50 °C
Основное
- Производитель
- RFS Technologies / Amphenol
- Бренд
- RFS
component.power cable
- Материал оболочки силового проводника
- Polyethylene, PE, Metalhydroxite Filling
- Толщина оболочки
- 0,5 мм
- Радиус одиночного изгиба
- 100 мм
- Диаметр
- 9,9 мм
- Описание оболочки силового кабеля
- UV stable black PE
component.armor
- Эквивалентное медное сечение брони
- 16 мм²
component.fiber cable
- Радиус одиночного изгиба
- 50 мм
- Диаметр
- 4,8 мм
- Материал оболочки
- UV stable black PE
Файлы
Документы
HB078-1-06S3-S6J datasheetd7ed62431c08a764_ccb478c3ea9d6b__hb078-1-06s3-s6j.pdfRFS Technologies Routing Guide 20252d0bc1499c3691c9_92869e846e6167__rfs-tech-routing-guide-feb112025.pdfHandling Instruction.pdf9e984a8f8add8dc1_0a2915e66fb4fa__handling-instruction.pdfOrdering_code.pdf156beb8ca504f293_6512e7c31cbb8d__ordering_code.pdfSolution Overview_1.pdf922c5d86c6d436b2_0ec5fb5fda8915__solution-overview_1.pdfSolution Overview_3.pdfd1e7ba24e7c80e7c_3166bcaa8fa10b__solution-overview_3.pdf
