RFS HB078-13U3S6-140J — Гибридная кабельная сборка HYBRIFLEX 7/8″ · 42.6

Гибридная кабельная сборка RFS Technologies / Amphenol · HB078-13U3S6-140J.

Ключевые характеристикиВсе характеристики

Длина кабельной сборки: 42,6 м

Наружный диаметр: 28,2 мм

Рабочий температурный диапазон: -40 … 65 °C

Тип оптического волокна: G657-A1 Single Mode, Bend Tolerant

Оптическое окончание сторона 1: DLC connector

Оптическое окончание сторона 2: DLC connector

Запросить цену

Сохранить товар:

О товаре

Описание

RFS HB078-13U3S6-140J — Гибридная кабельная сборка HYBRIFLEX 7/8″ · 42.6 — Гибридная кабельная сборка производства RFS Technologies / Amphenol.

Nominal length equals length of trunk not including top and bottom breakouts; breakout lengths add additionally to the total assembly length tip to tip.

Additional Assembly Lengths

Основные характеристики

Длина кабельной сборки: 42,6 м
Наружный диаметр: 28,2 мм
Рабочий температурный диапазон: -40 … 65 °C
Тип оптического волокна: G657-A1 Single Mode, Bend Tolerant
Оптическое окончание сторона 1: DLC connector
Оптическое окончание сторона 2: DLC connector
Количество пар оптоволокна: 6 пар

Описание производителя

Оригинальный текст (EN). Перевод не выполнен.

Related Products PRODUCT DESCRIPTION RFS Technologies’ HYBRIFLEX Remote Radio Head (RRH) hybrid feeder cabling solution combines optical fiber and DC power for RRHs in a single lightweight aluminum corrugated cable, making it the world’s most innovative solution for RRH deployments. It was developed to reduce installation complexity and costs at Cellular sites. HYBRIFLEX allows mobile operators deploying an RRH architecture to standardize the RRH installation process. HYBRIFLEX combines optical fiber (multi-mode or single-mode) and power in a single corrugated cable. It may eliminate the need for junction boxes as well as works in conjuction with and can connect multiple RRHs with a single feeder. Standard RFS Technologies CELLFLEX® accessories can be used with HYBRIFLEX cable. Both pre-connectorized and on-site options are available.

Особенности и преимущества

Aluminum corrugated armor with outstanding bending characteristics – Minimizes installation time and enables mechanical protection and shielding
Same accessories as 7/8" coaxial cable
Outer conductor grounding – Utilizes same grounding methods as coaxial cable
Lightweight solution and compact design – Decreases tower loading
Robust cabling – Eliminates need for expensive cable trays and ducts
Installation of tight bundled fiber optic cable pairs directly to the RRH – Reduces CAPEX and wind load by eliminating need for interconnection
Optical fiber and power cables housed in single corrugated cable – Saves CAPEX by standardizing RRH cable installation and reducing installation requirements
Outdoor, black PE jacket – Ensures long-lasting cable protection

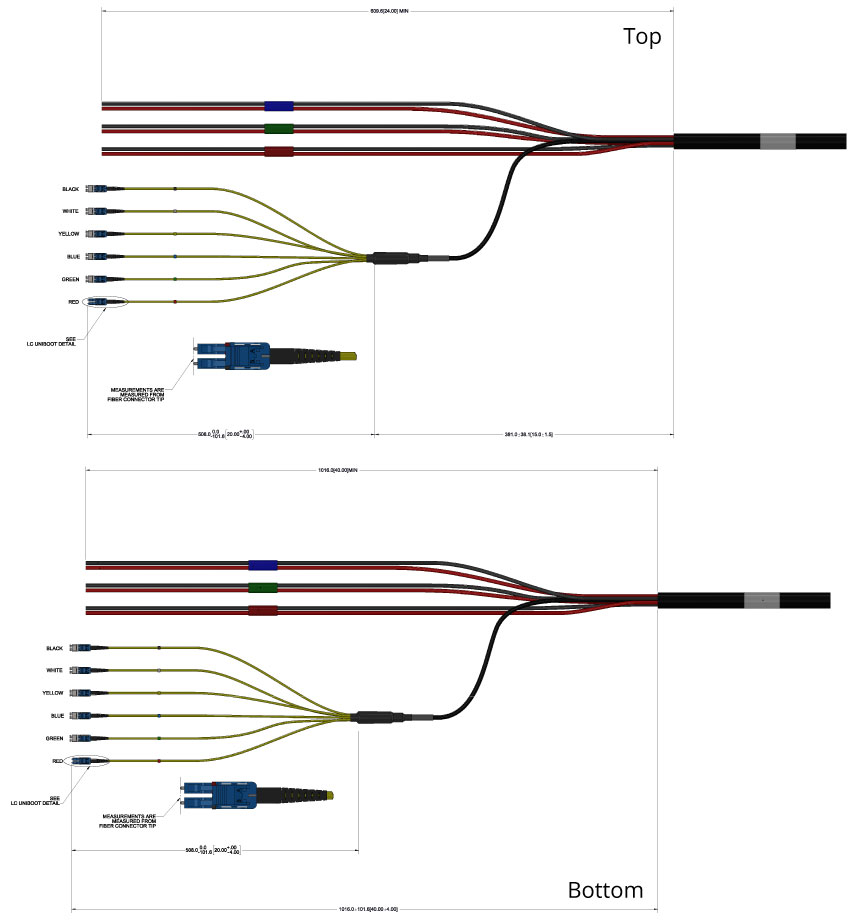

Иллюстрации и схемы производителя

Параметры

Технические характеристики

Тип и назначение

Тип кабеля: HYBRIFLEX®
Размер кабеля: 7/8"
Оптическое окончание сторона 1: DLC connector
Оптическое окончание сторона 2: DLC connector

Механические параметры

Длина кабельной сборки: 42,6 м
Наружный диаметр: 28,2 мм
Масса кабеля: 1,79 кг/м
Радиус одиночного изгиба: 125 мм
Радиус повторных изгибов: 254 мм
Диаметр гофрированной брони: 25,4 мм
Длина breakout сверху: 609 мм
Длина breakout снизу: 1016 мм
Длина breakout оптоволокна сверху: 889 мм
Длина breakout оптоволокна снизу: 1016 мм

Монтаж

Рекомендуемый / максимальный шаг крепления: 1 / 1.2 (3.25 / 4)

Конструкция

Тип брони: Corrugated Aluminum
Материал оболочки: Outdoor, Polyethylene, Black
Количество силовых пар: 3 пар
Сечение силового проводника: 13,3 мм²
Тип оптического волокна: G657-A1 Single Mode, Bend Tolerant
Количество пар оптоволокна: 6 пар
Сердцевина / оболочка волокна: 9/125
Вторичная защита волокна: 900 мкм

Электрические параметры

Сопротивление брони: 1,05 Ом/км
Максимальное сопротивление силового кабеля: 1,4 Ом/км

Условия эксплуатации

УФ-защита: Yes
Рабочий температурный диапазон: -40 … 65 °C

Стандарты и соответствие

Стандарты силовой части: For use in Type MC per UL 1569, PVC Nylon, RoHS/REACH Compliant
Стандарты оптического волокна: UL Listed Type OFNR (UL1666), RoHS Compliant

Радиочастотные характеристики

Оптические потери: 0.5 @ 1310 nm 0.5 @ 1550 nm

Условия эксплуатации

Температура хранения: -40 … 70 °C
Температура монтажа: -20 … 65 °C

Основное

Производитель: RFS Technologies / Amphenol
Бренд: RFS

component.power cable

Материал оболочки силового проводника: PVC/Nylon
Радиус одиночного изгиба: 83 мм
Диаметр: 6,45 мм

component.fiber cable

Радиус одиночного изгиба: 83 мм

Рабочие данные

Частотные характеристики
