RFS HBF058-13U1SS3-40F — Гибридная кабельная сборка HYBRIFLEX 5/8″ · 12.2
Гибридная кабельная сборка RFS Technologies / Amphenol · HBF058-13U1SS3-40F.
Ключевые характеристикиВсе характеристики
- Длина кабельной сборки
- 12,2 м
- Наружный диаметр
- 21,4 мм
- Рабочий температурный диапазон
- -40 … 65 °C
- Тип оптического волокна
- G657-A2 Single Mode, Bend Tolerant
- Оптическое окончание сторона 1
- LC Connector
- Оптическое окончание сторона 2
- LC Connector with FullAXS Compatibility
Сохранить товар:
О товаре
Описание
RFS HBF058-13U1SS3-40F — Гибридная кабельная сборка HYBRIFLEX 5/8″ · 12.2 — Гибридная кабельная сборка производства RFS Technologies / Amphenol.
Additional Assemblies — 2 Strand SM Fiber
Additional Assemblies — 3 Strand SM Fiber
PRE-PACKED HYBRIFLEX KITS FOR EASY INTEGRATION INTO RAYCAP JUNCTION BOXES
RFS Technologies now offers Kitting options for most hybrid risers and jumpers that include both the cable assembly and the Raycap inserts. For reference, kits have a “K” as the third digit in the model number. HB158 does not require an additional gland/insert for proper installation and sealing into the Distribution Boxes.
Raycap Insert Kit Qty
RFS Technologies-TRUNK-KIT
Основные характеристики
- Длина кабельной сборки: 12,2 м
- Наружный диаметр: 21,4 мм
- Рабочий температурный диапазон: -40 … 65 °C
- Тип оптического волокна: G657-A2 Single Mode, Bend Tolerant
- Оптическое окончание сторона 1: LC Connector
- Оптическое окончание сторона 2: LC Connector with FullAXS Compatibility
Описание производителя
Оригинальный текст (EN). Перевод не выполнен.
Related Products PRODUCT DESCRIPTION RFS Technologies’ HYBRIFLEX Remote Radio Head (RRH) hybrid feeder cabling solution combines optical fiber and DC power for RRHs in a single lightweight aluminum corrugated cable, making it the world’s most innovative solution for RRH deployments. It was developed to reduce installation complexity and costs at Cellular sites. HYBRIFLEX allows mobile operators deploying an RRH architecture to standardize the RRH installation process. HYBRIFLEX combines optical fiber (multi-mode or single-mode) and power in a single corrugated cable. It may eliminate the need for junction boxes and can connect multiple RRHs with a single feeder. Standard RFS Technologies CELLFLEX® accessories can be used with HYBRIFLEX cable.
Особенности и преимущества
- Aluminum corrugated armor with outstanding bending characteristics — Minimizes installation time and enables mechanical protection and shielding
- Outer conductor grounding — Saves on installation costs
- Lightweight solution and compact design — Decreases tower loading
- Robust cabling — Eliminates need for expensive cable trays and ducts
- Installation of tight bundled fiber optic cable pairs directly to the RRH — Reduces CAPEX and wind load by eliminating need for interconnection
- Optical fiber and power cables housed in single corrugated cable — Saves CAPEX by standardizing RRH cable installation and reducing installation requirements
- UL-Listed, flame-retardant jacket, UV protected assembles — Allows both indoor and outdoor applications
- 100% Factory tested — Online test results available

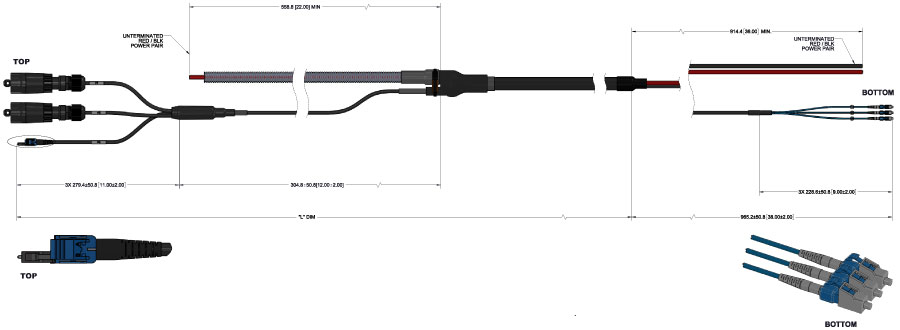

Иллюстрации и схемы производителя
Параметры
Технические характеристики
Тип и назначение
- Тип кабеля
- HYBRIFLEX®
- Размер кабеля
- 5/8
- Оптическое окончание сторона 1
- LC Connector
- Оптическое окончание сторона 2
- LC Connector with FullAXS Compatibility
Стандарты и соответствие
- Пожарные характеристики
- Flame Retardant
- Стандарты оптического волокна
- UL Listed Type OFNR (UL1666), RoHS Compliant
- Стандарты силовой части
- For use in Type MC per UL 1569, PVC Nylon, RoHS/REACH Compliant
- Спецификация оболочки
- UL1569 Type MC, UL Listed
Механические параметры
- Длина кабельной сборки
- 12,2 м
- Длина breakout оптоволокна сверху
- 585 мм
- Длина breakout оптоволокна снизу
- 965 мм
- Способ герметизации
- Semi-rigid flame-retardant polyolefin, with hot melt adhesive
- Наружный диаметр
- 21,4 мм
- Масса кабеля
- 0,6 кг/м
- Радиус одиночного изгиба
- 102 мм
- Радиус повторных изгибов
- 254 мм
- Диаметр гофрированной брони
- 18,5 мм
- Длина breakout сверху
- 650 мм
- Длина breakout снизу
- 914 мм
Конструкция
- Тип оптического волокна
- G657-A2 Single Mode, Bend Tolerant
- Сердцевина / оболочка волокна
- 9/125
- Тип брони
- Corrugated Aluminum
- Количество силовых пар
- 1 пар
- Сечение силового проводника
- 13,3 мм²
- Количество оптических волокон
- 3 шт.
Радиочастотные характеристики
- Оптические потери
- 0.5 @ 1310 nm 0.5 @ 1550 nm
Монтаж
- Рекомендуемый / максимальный шаг крепления
- 1 / 1.2 (3.25 / 4)
Условия эксплуатации
- УФ-защита
- Yes
- Рабочий температурный диапазон
- -40 … 65 °C
Электрические параметры
- Сопротивление брони
- 1,97 Ом/км
- Максимальное сопротивление силового кабеля
- 1,4 Ом/км
Условия эксплуатации
- Температура хранения
- -40 … 70 °C
- Температура монтажа
- -20 … 65 °C
Основное
- Производитель
- RFS Technologies / Amphenol
- Бренд
- RFS
component.fiber cable
- Радиус одиночного изгиба
- 55 мм
component.power cable
- Материал оболочки силового проводника
- PVC/Nylon
- Радиус одиночного изгиба
- 83 мм
- Диаметр
- 6,45 мм
- Способ герметизации
- Semi-rigid, flame-retardant polyolefin, with hot melt adhesive
Рабочие данные
Частотные характеристики
Additional Assemblies - 2 Strand SM Fiber
3 строк| Model Number | Length, ft |
|---|---|
| HBF058-13U1SS2-15F | 15 |
| HBF058-13U1SS2-30F | 30 |
| HBF058-13U1SS2-40F | 40 |
Additional Assemblies - 3 Strand SM Fiber
3 строк| Model Number | Length, ft |
|---|---|
| HBF058-13U1SS3-15F | 15 |
| HBF058-13U1SS3-30F | 30 |
| HBF058-13U1SS3-40F | 40 |
