RFS HBF058-08U1S1-200F2 — Гибридная кабельная сборка HYBRIFLEX 5/8″ · 60.9

Гибридная кабельная сборка RFS Technologies / Amphenol · HBF058-08U1S1-200F2.

Ключевые характеристикиВсе характеристики

Длина кабельной сборки: 60,9 м

Наружный диаметр: 21,4 мм

Рабочий температурный диапазон: -40 … 65 °C

Тип оптического волокна: G657-A2 Single Mode, Bend Tolerant

Оптическое окончание сторона 1: DLC connector

Оптическое окончание сторона 2: DLC connector

Запросить цену

Сохранить товар:

О товаре

Описание

RFS HBF058-08U1S1-200F2 — Гибридная кабельная сборка HYBRIFLEX 5/8″ · 60.9 — Гибридная кабельная сборка производства RFS Technologies / Amphenol.

Specifically designed for Riser direct connection to RRH.

Nominal Length is from tip of top optical fiber connector to beginning of bottom breakout. Bottom breakout length is additional and not considered in overall Nominal Length.

Additional Assembly Lengths

Основные характеристики

Длина кабельной сборки: 60,9 м
Наружный диаметр: 21,4 мм
Рабочий температурный диапазон: -40 … 65 °C
Тип оптического волокна: G657-A2 Single Mode, Bend Tolerant
Оптическое окончание сторона 1: DLC connector
Оптическое окончание сторона 2: DLC connector
Количество пар оптоволокна: 1 пар

Описание производителя

Оригинальный текст (EN). Перевод не выполнен.

Related Products PRODUCT DESCRIPTION RFS Technologies’ HYBRIFLEX Remote Radio Head (RRH) hybrid feeder cabling solution combines optical fiber and DC power for RRHs in a single lightweight aluminum corrugated cable, making it the world’s most innovative solution for RRH deployments. It was developed to reduce installation complexity and costs at Cellular sites. HYBRIFLEX allows mobile operators deploying an RRH architecture to standardize the RRH installation process. HYBRIFLEX combines optical fiber (multi-mode or single-mode) and power in a single corrugated cable. It may eliminate the need for junction boxes and can connect multiple RRHs with a single feeder. Standard RFS Technologies CELLFLEX® accessories can be used with HYBRIFLEX cable.

Особенности и преимущества

Aluminum corrugated armor with outstanding bending characteristics — Minimizes installation time and enables mechanical protection and shielding
Outer conductor grounding — Saves on installation costs
Lightweight solution and compact design — Decreases tower loading
Robust cabling — Eliminates need for expensive cable trays and ducts
Installation of tight bundled fiber optic cable pairs directly to the RRH — Reduces CAPEX and wind load by eliminating need for interconnection
Optical fiber and power cables housed in single corrugated cable — Saves CAPEX by standardizing RRH cable installation and reducing installation requirements
UL-Listed, flame-retardant jacket, UV protected assembles — Allows both indoor and outdoor applications
100% Factory tested — Online test results available

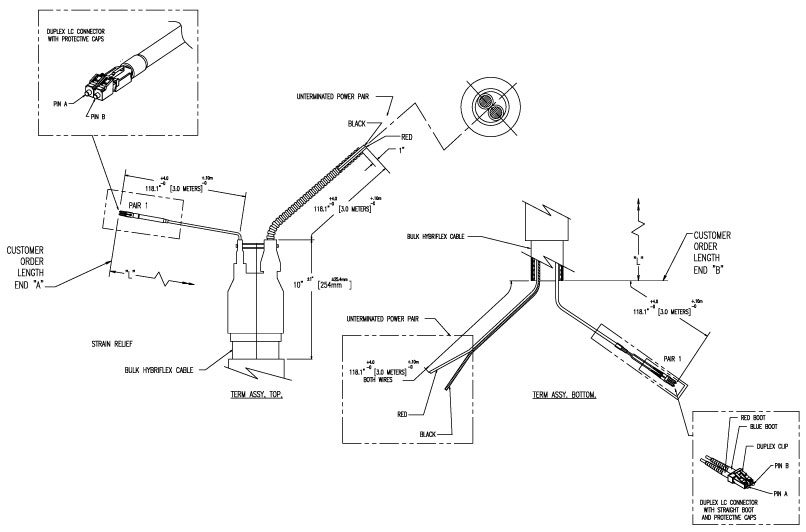

Иллюстрации и схемы производителя

Параметры

Технические характеристики

Тип и назначение

Тип кабеля: HYBRIFLEX®
Размер кабеля: 5/8"
Оптическое окончание сторона 1: DLC connector
Оптическое окончание сторона 2: DLC connector

Стандарты и соответствие

Пожарные характеристики: Flame Retardant
Стандарты оптического волокна: UL Listed Type OFNR (UL1666), RoHS Compliant
Стандарты силовой части: For use in Type MC per UL 1569, PVC Nylon, RoHS/REACH Compliant
Спецификация оболочки: UL1569 Type MC, UL Listed

Механические параметры

Длина кабельной сборки: 60,9 м
Длина breakout оптоволокна сверху: 3000 мм
Длина breakout оптоволокна снизу: 3000 мм
Способ герметизации: Semi-rigid flame-retardant polyolefin, with hot melt adhesive
Наружный диаметр: 21,4 мм
Масса кабеля: 0,6 кг/м
Радиус одиночного изгиба: 102 мм
Радиус повторных изгибов: 254 мм
Диаметр гофрированной брони: 18,5 мм
Длина breakout сверху: 3000 мм
Длина breakout снизу: 3000 мм

Конструкция

Тип оптического волокна: G657-A2 Single Mode, Bend Tolerant
Сердцевина / оболочка волокна: 9/125
Тип брони: Corrugated Aluminum
Количество силовых пар: 1 пар
Сечение силового проводника: 8,4 мм²
Количество пар оптоволокна: 1 пар

Радиочастотные характеристики

Оптические потери: 0.5 @ 1310 nm 0.5 @ 1550 nm

Монтаж

Рекомендуемый / максимальный шаг крепления: 1 / 1.2 (3.25 / 4)

Условия эксплуатации

УФ-защита: Yes
Рабочий температурный диапазон: -40 … 65 °C

Электрические параметры

Сопротивление брони: 1,97 Ом/км
Максимальное сопротивление силового кабеля: 2,2 Ом/км

Условия эксплуатации

Температура хранения: -40 … 70 °C
Температура монтажа: -20 … 65 °C

Основное

Производитель: RFS Technologies / Amphenol
Бренд: RFS

component.fiber cable

Радиус одиночного изгиба: 83 мм

component.power cable

Материал оболочки силового проводника: PVC/Nylon
Радиус одиночного изгиба: 83 мм
Диаметр: 5,5 мм
Способ герметизации: Semi-rigid, flame-retardant polyolefin, with hot melt adhesive
