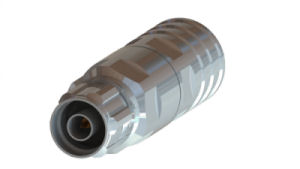

RFS NM-RA12-P02 — Радиочастотный соединитель all ALF and RLK-Series 1/2″ · N
Кабельная группа: 1/2»L
Разъем N вилка RADIAFLEX Cable RA 12-50,P02 версия,на излучающий кабель 1/2»L.По всем интересующим вопросам Вы сможете связаться с нами по контактному телефону:
Разъем N вилка RADIAFLEX Cable RA 12-50,P02 версия,на излучающий кабель 1/2»L.По всем интересующим вопросам Вы сможете связаться с нами по контактному телефону:
Ключевые характеристикиВсе характеристики
- Интерфейс соединителя
- N
- Вид соединителя
- Male
- Тип соединителя
- Straight
- Волновое сопротивление
- 50 Ом
- Максимальная рабочая частота
- 6 ГГц
Сохранить товар:
О товаре
Описание
Разъем NM-RA12-P02 вилка (male) прямая предназначена для гофрированных-излучающих кабелей размера 1/2»L. При установке разъема на кабель может использоваться как стандартный так и специальный инструмент. Подходит для всех производителей кабеля группы 1/2»L.
Описание производителя
Оригинальный текст (EN). Перевод не выполнен.
Related Products The P02 premium performance coaxial cable connectors are designed specifically to provide the highest quality connector-cable interface while simplifying and speeding up the attachment of connectors to RADIAFLEX® cables. The connectors should provide outstanding value to users because they permit quick, easy and reliable installation at any location, thereby allowing the operator flexibility while saving installation time and money.
Особенности и преимущества
- Designed for Fast and Easy Installation — Reliable and simple attachment avoids unnecessary connector adjustments and provides
- Outstanding performance. Saves time and provides cost savings
- Robust Mechanical Design — Best in class PIM performance
- Excellent Electrical Performance — Low VSWR
- Totally Waterproof — Assures safe, long term operation in the harshest of environments
- NM-RA12-P02

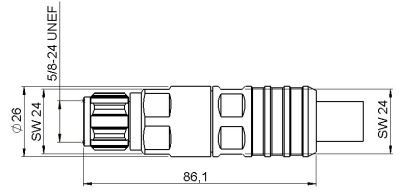

Иллюстрации и схемы производителя
Параметры
Технические характеристики
Тип и назначение
- Тип линии передачи
- Coaxial Cable
- Размер кабеля
- 1/2
- Тип кабеля
- Radiating
- Интерфейс соединителя
- N
- Тип соединителя
- Straight
- Вид соединителя
- Male
Основное
- Серия
- all ALF and RLK-Series
- Производитель
- RFS Technologies / Amphenol
- Бренд
- RFS
Механические параметры
- Способ герметизации
- Shrinking Sleeve
- Физическая длина изделия
- 86,1 мм
- Наружный диаметр
- 26 мм
- Размер ключа спереди
- 24 мм
- Размер ключа сзади
- 24 мм
Электрические параметры
- Волновое сопротивление
- 50 Ом
- Диапазон частот
- 30 - 6000 MHz
- PIM
- -155 dBc
- Максимальная рабочая частота
- 6 ГГц
Материалы
- Материал корпуса
- Brass / Plating: Tri Metal
- Материал центрального контакта
- Copper / Plating: Silver
Монтаж
- Монтаж центрального контакта
- Spring Finger / Plating: Silver
- Монтаж внешнего экрана
- Spring Loop / Plating: Silver
Условия эксплуатации
- Степень защиты IP
- IP68
- Рабочий температурный диапазон
- -40 … 85 °C
Условия эксплуатации
- Температура монтажа
- -25 … 60 °C
- Температура хранения
- -70 … 85 °C
