Кабельная группа: G36 (1/4»R)
Разъем N вилка OMNI FIT Premium D01 версия,на кабель 1/4″R.По всем интересующим вопросам Вы сможете связаться с нами по контактному телефону:
Разъем N вилка OMNI FIT Premium D01 версия,на кабель 1/4″R.По всем интересующим вопросам Вы сможете связаться с нами по контактному телефону:
Ключевые характеристикиВсе характеристики
- Интерфейс соединителя
- N
- Вид соединителя
- Male
- Тип соединителя
- OMNI FIT™ PREMIUM Straight
- Волновое сопротивление
- 50 Ом
- Максимальная рабочая частота
- 3,7 ГГц
Сохранить товар:
О товаре
Описание

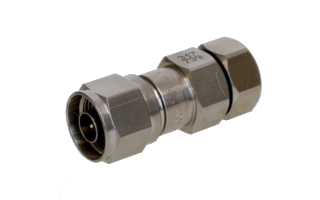

Разъем NM-LCF14-D01 вилка (male) прямая предназначена для гофрированных кабелей размера 1/4″R. При установке разъема на кабель может использоваться как стандартный так и специальный инструмент. Подходит для всех производителей кабеля группы 1/4″R.
Описание производителя
Оригинальный текст (EN). Перевод не выполнен.
Related Products Radio Frequency Systems line of high performance coaxial cable connectors are designed specifically to provide the highest quality connector-cable interface while simplifying and speeding up the attachment of connectors to CELLFLEX® coaxial cables. All RFS Technologies connectors are fully tested for mechanical and electrical compliance to industry specifications. The N connector meets all technical requirements and covers high frequencies as well as legacy applications. Sealing against outer conductor and jacket by means of O-Ring and 360° compression fit. Multifunctional, self-lubricating HighTech polymer assembly locks on cable corrugation, avoids electrochemical potential differences and compression-fits to the jacket.;
Особенности и преимущества
- Ultra high PIM performance i.e. reduced interference leading to high customer satisfaction
- Two-piece design i.e. visual inspection of interlocking leads to improved installation security
- OMNI FIT™ concept i.e. streamlined order management and reduced stock level
- Watertight sealing in mated and unmated condition, i.e. reduced efforts during installation and improved security during operation
- Unique NiTin plating i.e. extreme resistance against corrosion even under hardest climatic and environmental circumstances
- Multi-thread (Tristart) design i.e. simplified and accelerated tightening process
- RoHS (EU) and CRoHS (China) compliant i.e. can be used on a global basis
- OMNI FIT™ Premium Connectors

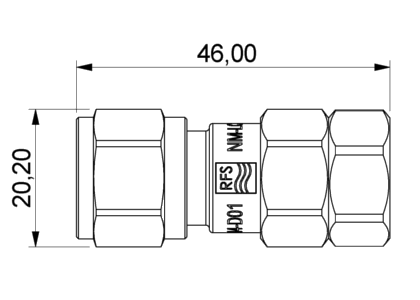

Иллюстрации и схемы производителя
Параметры
Технические характеристики
Тип и назначение
- Тип линии передачи
- Coaxial Cable
- Размер кабеля
- 1/4
- Тип кабеля
- Foam Dielectric
- Интерфейс соединителя
- N
- Тип соединителя
- OMNI FIT™ PREMIUM Straight
- Вид соединителя
- Male
Основное
- Серия
- LCF14-50 Series
- Производитель
- RFS Technologies / Amphenol
- Бренд
- RFS
Механические параметры
- Способ герметизации
- O-Ring
- Физическая длина изделия
- 45 мм
- Наружный диаметр
- 20,2 мм
- Размер ключа спереди
- 18 мм
- Размер ключа сзади
- 18 мм
Электрические параметры
- Волновое сопротивление
- 50 Ом
- PIM
- -156 dBc
- Максимальная рабочая частота
- 3,7 ГГц
Монтаж
- Монтаж центрального контакта
- Spring Finger
- Монтаж внешнего экрана
- 360° clamping
Условия эксплуатации
- Степень защиты IP
- IP68
