RFS ICA12-50JPLLR-ARMR — Коаксиальный радиочастотный кабель 1/2″
Коаксиальный радиочастотный кабель RFS Technologies / Amphenol · ICA12-50JPLLR-ARMR.
Ключевые характеристикиВсе характеристики
- Тип кабеля
- PlenumShield, Air-Dielectric, Corrugated, Armored Cable
- Размер кабеля
- 1/2
- Волновое сопротивление
- 50 Ом
- Максимальная рабочая частота
- 6 ГГц
- Масса кабеля
- 0,34 кг/м
Сохранить товар:
О товаре
Описание
RFS ICA12-50JPLLR-ARMR — Коаксиальный радиочастотный кабель 1/2″ — Коаксиальный радиочастотный кабель производства RFS Technologies / Amphenol.
Armor Dimension mm(in), 23.11(0.91)
Основные характеристики
- Тип кабеля: PlenumShield, Air-Dielectric, Corrugated, Armored Cable
- Размер кабеля: 1/2
- Волновое сопротивление: 50 Ом
- Максимальная рабочая частота: 6 ГГц
- Масса кабеля: 0,34 кг/м
Описание производителя
Оригинальный текст (EN). Перевод не выполнен.
PlenumShield Armored ClearFill®Line 1/2" low-loss air dielectric cable, Plenum-rated, CMP
Особенности и преимущества
- Complaint with NFPA 72 section 12.4.2 Pathway Survivability Level 1
- Supports Multiple RF Signals
- Complete Shielding
- The solid outer conductor of the ClearFill®Line coaxial cable creates a continuous RFI/EMI shield that minimizes system interference.
- Outstanding Intermodulation Performance
- RFS Technologies coaxial cable's solid inner and outer conductors virtually eliminate intermods. Intermodulation performance is also confirmed with state-of-the-art equipment at the RFS Technologies factory.
- Wide Range of Applications
- Typical areas of application are feedlines for plenum-space installations within occupied buildings or structures.
- PlenumShield, Armor Dimension 23.11mm (0.91in)
- Applications
- Applications
- Public Safety
- In-building DAS, BDA
- Wireless Communication
- Cable Solutions

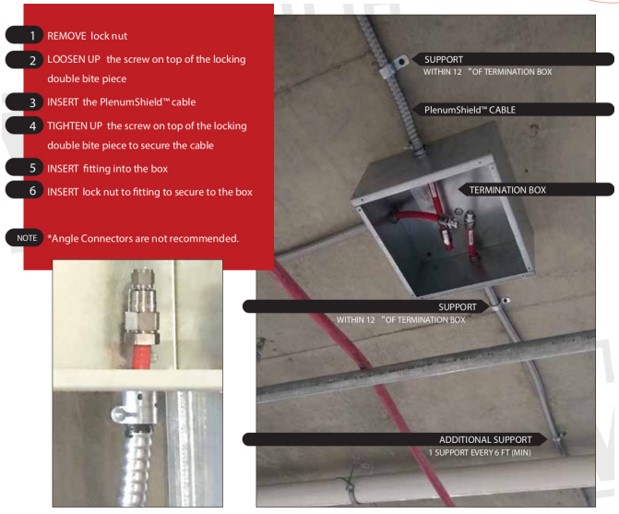

Иллюстрации и схемы производителя
Параметры
Технические характеристики
Тип и назначение
- Назначение
- BDA, Cable Solutions, In-building DAS, Public Safety, Wireless Communication
- Тип кабеля
- PlenumShield, Air-Dielectric, Corrugated, Armored Cable
- Размер кабеля
- 1/2
Механические параметры
- Диаметр внутреннего проводника
- 4,8 мм
- Диаметр диэлектрика
- 11,8 мм
- Диаметр внешнего проводника
- 13,8 мм
- Диаметр по оболочке
- 15,93 мм
- Масса кабеля
- 0,34 кг/м
- Радиус повторных изгибов
- 304,8 мм
Материалы
- Материал внутреннего проводника
- Copper-Clad Aluminum Wire
- Материал диэлектрика
- Extruded Polyethylene
- Материал внешнего проводника
- Corrugated Aluminum
Конструкция
- Материал оболочки
- PVC, Plenum Rated / Color Red Water-resistant
Стандарты и соответствие
- Пожарные характеристики
- Flame Retardant, Plenum-rated, CMP, Meets/Exceeds Steiner Tunnel Test Method UL 910, NEC 820-53 (a) CMP, NFPA-262
- Нормативное соответствие
- NEC Article 800 Communication Circuits
Условия эксплуатации
- Температура монтажа
- -20 … 60 °C
- Температура хранения
- -40 … 85 °C
Условия эксплуатации
- Рабочий температурный диапазон
- -40 … 85 °C
Электрические параметры
- Волновое сопротивление
- 50 Ом
- Максимальная рабочая частота
- 6 ГГц
- Коэффициент укорочения
- 88 %
- Емкость
- 75 пФ/м
- Индуктивность
- 0,19 мкГн/м
- Пиковая мощность
- 40 кВт
- Пиковое ВЧ-напряжение
- 2000 В
- Испытательное напряжение оболочки
- 8000 В
- Сопротивление внутреннего проводника
- 1,48 Ом/км
- Сопротивление внешнего проводника
- 2,29 Ом/км
Радиочастотные характеристики
- Возвратные потери / КСВН
- 24 (1.13) @ 698-960 MHz 24 (1.13) @ 1395-1432 MHz 24 (1.13) @ 1700-2155 MHz 20 (1.22) @ 2300-2700 MHz 18 (1.29) @ 3550-4200 MHz 18 (1.29) @ 5150-6000 MHz
- Температурно-мощностное исполнение
- High Power Rating
Монтаж
- Рекомендуемый / максимальный шаг крепления
- 0.5 / 0.9 (1.8 / 3)
Основное
- Производитель
- RFS Technologies / Amphenol
- Бренд
- RFS
Рабочие данные
Частотные характеристики
Attenuation @ 20°C (68°F) and Power Rating @ 40°C (104°F)
50 строк| Frequency, MHz | dB per 100m | dB per 100ft | Power, kW |
|---|---|---|---|
| 0.5 | 0.16 | 0.05 | 40 |
| 1 | 0.23 | 0.07 | 32.80 |
| 1.5 | 0.29 | 0.09 | 26.80 |
| 2 | 0.33 | 0.10 | 23.20 |
| 10 | 0.74 | 0.23 | 10.30 |
| 20 | 1.06 | 0.32 | 7.22 |
| 30 | 1.30 | 0.40 | 5.89 |
| 50 | 1.68 | 0.51 | 4.55 |
| 88 | 2.25 | 0.69 | 3.40 |
| 100 | 2.41 | 0.73 | 3.18 |
| 108 | 2.51 | 0.76 | 3.05 |
| 150 | 2.98 | 0.91 | 2.57 |
| 174 | 3.22 | 0.98 | 2.38 |
| 200 | 3.46 | 1.05 | 2.21 |
| 300 | 4.29 | 1.31 | 1.79 |
| 400 | 5 | 1.52 | 1.53 |
| 450 | 5.32 | 1.62 | 1.44 |
| 500 | 5.63 | 1.72 | 1.36 |
| 512 | 5.71 | 1.74 | 1.34 |
| 600 | 6.22 | 1.90 | 1.23 |
| 700 | 6.76 | 2.06 | 1.14 |
| 750 | 7.02 | 2.14 | 1.09 |
| 800 | 7.28 | 2.22 | 1.06 |
| 824 | 7.40 | 2.25 | 1.04 |
| 894 | 7.74 | 2.36 | 0.99 |
| 900 | 7.76 | 2.37 | 0.99 |
| 925 | 7.88 | 2.40 | 0.98 |
| 960 | 8.05 | 2.45 | 0.96 |
| 1000 | 8.23 | 2.51 | 0.93 |
| 1250 | 9.32 | 2.84 | 0.83 |
| 1400 | 9.93 | 3.03 | 0.78 |
| 1500 | 10.30 | 3.15 | 0.75 |
| 1700 | 11.10 | 3.38 | 0.70 |
| 1800 | 11.50 | 3.49 | 0.67 |
| 2000 | 12.20 | 3.71 | 0.63 |
| 2100 | 12.50 | 3.81 | 0.62 |
| 2200 | 12.80 | 3.92 | 0.61 |
| 2300 | 13.20 | 4.02 | 0.59 |
| 2400 | 13.50 | 4.12 | 0.57 |
| 2500 | 13.80 | 4.22 | 0.56 |
| 2600 | 14.20 | 4.31 | 0.55 |
| 2700 | 14.50 | 4.41 | 0.54 |
| 3000 | 15.40 | 4.69 | 0.51 |
| 3500 | 16.90 | 5.14 | 0.46 |
| 3600 | 17.10 | 5.22 | 0.46 |
| 4000 | 18.30 | 5.56 | 0.43 |
| 4500 | 19.60 | 5.97 | 0.40 |
| 5000 | 20.90 | 6.36 | 0.38 |
| 5500 | 22.10 | 6.74 | 0.36 |
| 6000 | 23.30 | 7.11 | 0.34 |
