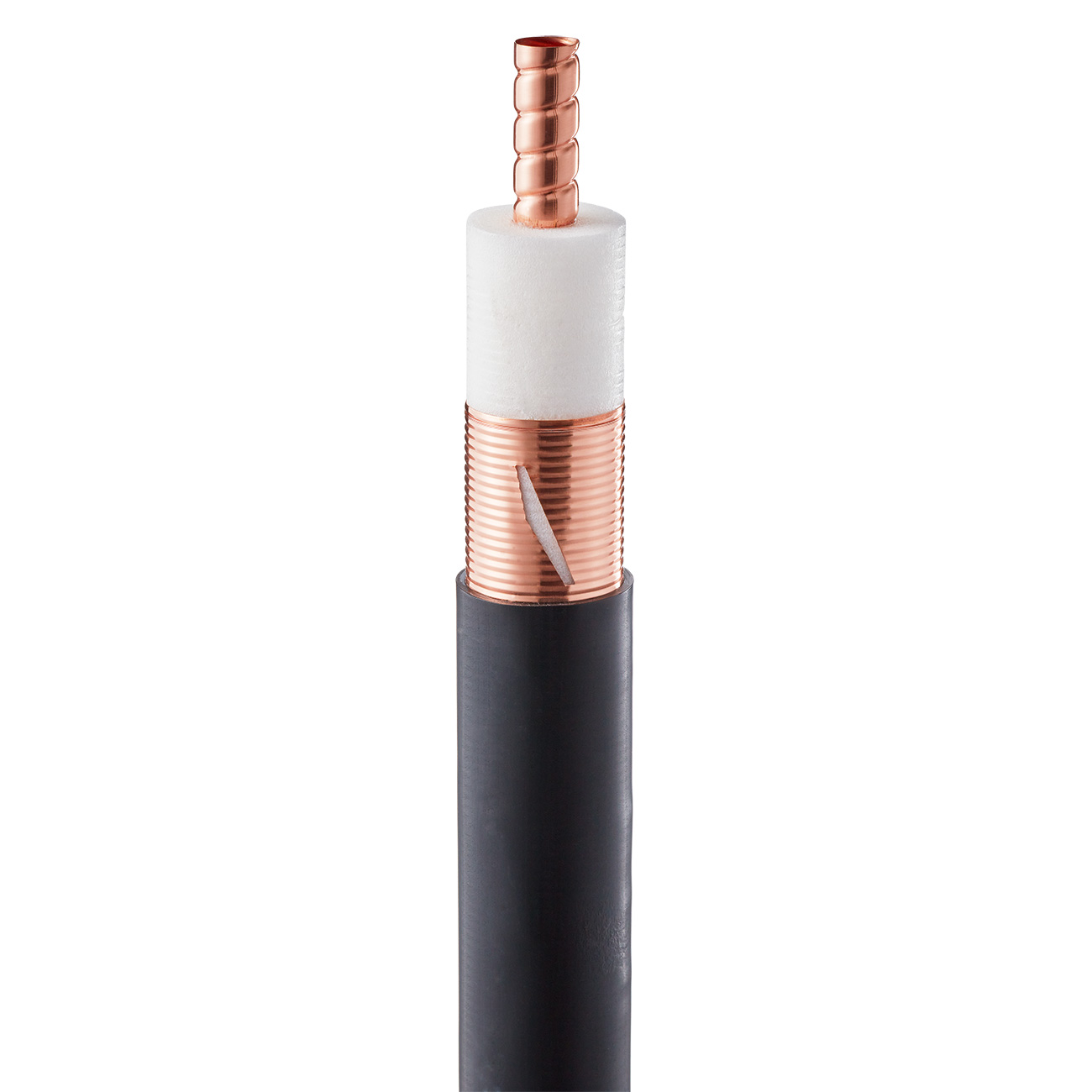

RFS RAY114-50JFLA — Радиоизлучающий кабель 1-1/4″
Кабельная группа: 1-1/4»L
50 Ом, размер 1-1/4″ в огнестойкой безгалогенной оболочке
50 Ом, размер 1-1/4″ в огнестойкой безгалогенной оболочке
Ключевые характеристикиВсе характеристики
- Размер кабеля
- 1-1/4
- Волновое сопротивление
- 50 Ом
- Максимальная рабочая частота
- 1 ГГц
- Масса кабеля
- 0,87 кг/м
- Материал оболочки
- JFL, EN50575:2017 classified cable
Сохранить товар:
О товаре
Описание
Радиоизлучающий кабель RADIAFLEX серии «А» размером 1-1/4″ с широким частотным диапазоном от 30 до 1000 МГц в огнестойкой безгалогенной оболочке и дополнительном защитном покрытии. Применяется в качестве протяженной антенны в туннелях, шахтах и других больших помещениях для обеспечения покрытием сигналами сотовой или специальной радиосвязи.
Описание производителя
Оригинальный текст (EN). Перевод не выполнен.
RADIAFLEX® functions as a distributed antenna to provide communications in tunnels, mines and large building complexes and is the solution for any application in confined areas. Slots in the copper outer conductor allow a controlled portion of the internal RF energy to be radiated into the surrounding environment. Conversely, a signal transmitted near the cable will couple into the slots and be carried along the cable length. RADIAFLEX® is used for both one-way and two-way communication systems and because of its broadband capability, a single radiating cable can handle multiple communication systems simultaneously. This RADIAFLEX® radiating cable utilize a low-loss cellular polyethylene foam dielectric and a smooth copper outer conductor which offers a superior electrical performance together with good bending properties.
Особенности и преимущества
- Broadband from 30 MHz to 1000 MHz
- Optimized for high frequencies and digital transmission
- Low coupling loss variation
- For tunnel applications
Иллюстрации и схемы производителя
Параметры
Технические характеристики
Тип и назначение
- Размер кабеля
- 1-1/4
- Тип кабеля
- RAY
Электрические параметры
- Максимальная рабочая частота
- 1 ГГц
- Волновое сопротивление
- 50 Ом
- Коэффициент укорочения
- 89 %
- Емкость
- 75 пФ/м
- Индуктивность
- 0,188 мкГн/м
- Сопротивление внутреннего проводника
- 0,84 Ом/км
- Сопротивление внешнего проводника
- 1,85 Ом/км
- Полосы подавления
- 240-300, 500-590, 750-860
- Частотные исполнения
- 600, 900
Конструкция
- Материал оболочки
- JFL, EN50575:2017 classified cable
- Описание оболочки
- Halogen free, non corrosive, flame and fire retardant, low smoke, polyolefin + flame barrier tape above outer conductor for lowest cable loss
- Конструкция щелей
- Groups of slope slots at short intervals
- Индикация ориентации щелей
- Guides opposite to slots
Материалы
- Материал внутреннего проводника
- Corrugated Copper Tube
- Материал внешнего проводника
- Overlapping Copper Strip
Механические параметры
- Диаметр внутреннего проводника
- 13,9 мм
- Диаметр внешнего проводника
- 34 мм
- Диаметр по оболочке
- 38,1 мм
- Радиус одиночного изгиба
- 500 мм
- Масса кабеля
- 0,87 кг/м
- Допустимое растягивающее усилие
- 2000 Н
Монтаж
- Рекомендуемый / максимальный шаг крепления
- 1.3 (4.25)
- Минимальное расстояние до стены
- 80 мм
Стандарты и соответствие
- Методы испытаний оболочки
- Test methods for fire behaviour of cable : IEC 60754-1/-2 smoke emission: halogen free, non corrosive IEC 61034 low smoke IEC 60332-1 flame retardant IEC 60332-3-24 fire retardant UL1666, ASTM E 662, NES711 and NES713 EN50575:2017 class Dca s1b d2 a1
Условия эксплуатации
- Температура хранения
- -70 … 85 °C
- Температура монтажа
- -25 … 60 °C
Условия эксплуатации
- Рабочий температурный диапазон
- -40 … 85 °C
Основное
- Производитель
- RFS Technologies / Amphenol
- Бренд
- RFS
Рабочие данные
Частотные характеристики
Attenuation and Power Rating
6 строк| Frequency, MHz | Longitudinal Loss, dB/100 m (dB/100 ft) | Coupling Loss 50%, dB | Coupling Loss 95%, dB |
|---|---|---|---|
| 75 | 0,68 (0,21) | 58 (62) | 68 (72) |
| 150 | 0,97 (0,30) | 66 (70) | 76 (80) |
| 450 | 1,84 (0,56) | 64 (66) | 68 (70) |
| 870 | 3,62 (1,10) | 56 (58) | 65 (67) |
| 900 | 3,74 (1,14) | 56 (58) | 65 (67) |
| 960 | 4,27 (1,30) | 56 (58) | 63 (65) |
