РКБ-10.4-1200П
РКБ-10.4-1200П — фазостабильный коаксиальный кабель серии РКБ с волновым сопротивлением 50 Ом. Предельная частота кабеля — 11 ГГц, наружный диаметр — 12,25 мм, масса — 280 г/м.
Ключевые характеристики
Все характеристики
- Предельная частота
- 11 ГГц
- Волновое сопротивление
- 50 Ом
- Наружный диаметр
- 12,25 мм
- Радиус изгиба
- 60 мм
- Пиковая мощность
- 62,5 кВт
- Температурный диапазон
- -65…+165 °C
Сохранить товар:
О товаре
Описание
Механические характеристики РКБ-10.4-1200П
| Внутренний проводник, мм | 3,8 |
|---|---|
| Изоляция, мм | 10,4 |
| Внешний проводник, мм | 10,78 |
| Оплётка, мм | 11,47 |
| Наружный диаметр оболочки, мм | 12,25 |
| Радиус изгиба при монтаже, мм | 60 |
| Радиус многократного изгиба, мм | 121 |
| Масса, г/м | 280 |
| Температурный диапазон, °C | от -65 до +165 |
Электрические характеристики
| Волновое сопротивление, Ом | 50 |
|---|---|
| Скорость распространения, % | 83 |
| Диэлектрическая постоянная | 1,45 |
| Экранирование, дБ | >90 |
| Время задержки, нс/м | 4,02 |
| Погонная ёмкость, пФ/м | 80,3 |
| Индуктивность, мкГн/м | 0,2 |
| Предельная частота кабеля, ГГц | 11 |
| Выдерживаемое напряжение, В (пост.) | 5000 |
| Пиковая пропускаемая мощность, кВт | 62,5 |

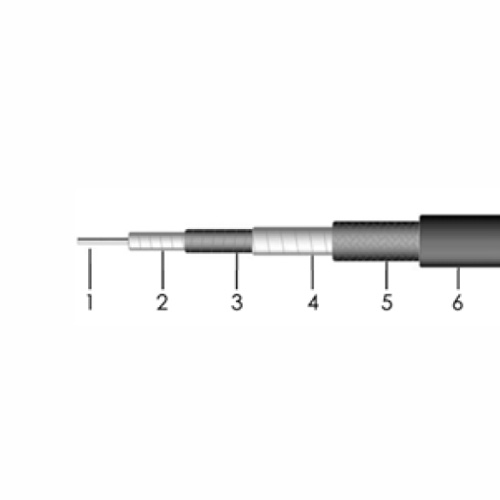

Конструкция кабеля
- Внутренний проводник (медный однопроволочный посеребрённый)
- Изоляция (лента из фторопласта низкой плотности)
- Внешний проводник (медная посеребрённая лента)
- Защитный слой (лента из полиэтилентерефталата)
- Оплётка (медная посеребрённая проволока)
- Оболочка (фторэтиленпропилен*)
Затухание и передаваемая мощность
Затухание кабеля при 25 °C задаётся формулой K1*sqrt(F_MHz)+K2*F_MHz, где K1 = 0,298515, K2 = 0,00051, частота F задаётся в МГц.
| Частота, МГц | Затухание, дБ/100 м | Мощность, кВт |
|---|---|---|
| 30 | 1,65 | |
| 50 | 2,14 | |
| 100 | 3,04 | |
| 300 | 5,32 | |
| 500 | 6,93 | |
| 900 | 9,41 | |
| 1000 | 9,95 | |
| 1500 | 12,33 | |
| 2000 | 14,37 | |
| 3000 | 17,88 | |
| 4000 | 20,92 | |
| 5000 | 23,66 | |
| 6000 | 26,18 | |
| 8000 | 30,78 | |
| 10000 | 34,95 | |
| 11000 | 36,92 |
Ограничения по типам соединителей
| Интерфейс | Предельная частота, ГГц | Макс. КСВН |
|---|---|---|
| 7/16 | 7 | 1,3 |
| II | 7 | 1,3 |
| III | 11 | 1,3 |
| N | 11 | 1,3 |
Кабельные сборки на базе РКБ-10.4-1200П
Подходящие кабельные сборки связываются с этой карточкой по базовому кабелю и выводятся каталогом RT-Systems.
Параметры
Технические характеристики
Механические характеристики
- Внутренний проводник
- 3,8 мм
- Изоляция
- 10,4 мм
- Внешний проводник
- 10,78 мм
- Защитный слой
- 10,83 мм
- Оплётка, мм
- 11,47
- Наружный диаметр
- 12,25 мм
- Радиус изгиба при монтаже
- 60 мм
- Радиус многократного изгиба
- 121 мм
- Масса
- 280 г/м
Электрические характеристики
- Волновое сопротивление
- 50 Ом
- Скорость распространения
- 83 %
- Диэлектрическая постоянная
- 1,45
- Эффективность экранирования
- > 90 дБ
- Время задержки
- 4,02 нс/м
- Погонная ёмкость
- 80,3 пФ/м
- Индуктивность
- 0,2 мкГн/м
- Предельная частота
- 11 ГГц
- Выдерживаемое напряжение (DC)
- 5 000 В
- Пиковая мощность
- 62,5 кВт
Условия эксплуатации
- Температурный диапазон
- -65…+165 °C
Рабочие данные
Частотные характеристики
Частотная зависимость
Затухание и пропускаемая мощность
Затухание: 25°CМощность: 40°C, КСВН 1:1
Частота, МГц · логарифмическая шкала
Таблица частотных характеристик
16 точек| Частота, МГц | Затухание, дБ/100 м | Мощность, кВт |
|---|---|---|
| 30 | 1,65 | 18,359 |
| 50 | 2,14 | 14,182 |
| 100 | 3,04 | 9,979 |
| 300 | 5,32 | 5,691 |
| 500 | 6,93 | 4,372 |
| 900 | 9,41 | 3,218 |
| 1 000 | 9,95 | 3,045 |
| 1 500 | 12,33 | 2,458 |
| 2 000 | 14,37 | 2,108 |
| 3 000 | 17,88 | 1,694 |
| 4 000 | 20,92 | 1,448 |
| 5 000 | 23,66 | 1,281 |
| 6 000 | 26,18 | 1,157 |
| 8 000 | 30,78 | 0,984 |
| 10 000 | 34,95 | 0,867 |
| 11 000 | 36,92 | 0,821 |
Расчёт затухания:дБ/100 м = K1 × √F + K2 × F, F — МГцK1 = 0,298515K2 = 0,00051
