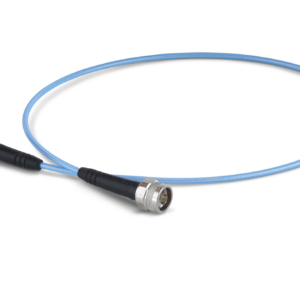

Совместимое изделиеXF-142XF-142
TC-200-NMH-X
Радиочастотный соединитель Times Microwave TC-200-NMH-X, N вилка, прямой, 50 Ом, до 6 ГГц, КСВН ≤ 1.35.
Ключевые характеристикиВсе характеристики
- Интерфейс соединителя
- N
- Вид соединителя
- Male (plug)
- Конструктив
- Straight
- Волновое сопротивление
- 50 Ом
- Максимальная рабочая частота
- 6 ГГц
- КСВН, не более
- 1,35
Сохранить товар:
О товаре
Описание
TC-200-NMH-X — Радиочастотный соединитель Times Microwave TC-200-NMH-X, N вилка, прямой, 50 Ом, до 6 ГГц, КСВН ≤ 1.35.
Предназначен для построения и обслуживания ВЧ/СВЧ трактов и подключения совместимых коаксиальных кабелей.
Основные характеристики
- Волновое сопротивление: 50 Ом
- Максимальная рабочая частота: 6 ГГц
- Максимальный КСВН: 1.35
- Тип интерфейса: N
- Вид соединителя: вилка
- Конструктив: прямой
- Монтаж центрального контакта: пайка
- Монтаж внешнего контакта: обжим
Параметры
Технические характеристики
Основное
- Производитель
- Times Microwave Systems
- Бренд
- Times Microwave Systems
- Код производителя / Stock Code
- N, male, straight, for XF-142/RG-142
Механические параметры
- Физическая длина изделия
- 38,35 мм
- Ширина
- 22,61 мм
- Накидная гайка
- Hex/Knurl
Тип и назначение
- Интерфейс соединителя
- N
- Вид соединителя
- Male (plug)
- Конструктив
- Straight
Электрические параметры
- Волновое сопротивление
- 50 Ом
- Максимальная рабочая частота
- 6 ГГц
- КСВН, не более
- 1,35
- Частота измерения КСВН
- 6 ГГц
Монтаж
- Монтаж центрального контакта
- Solder
- Монтаж внешнего экрана
- Crimp
Материалы
- Покрытие корпуса
- Albaloy
- Покрытие центрального контакта
- Gold
