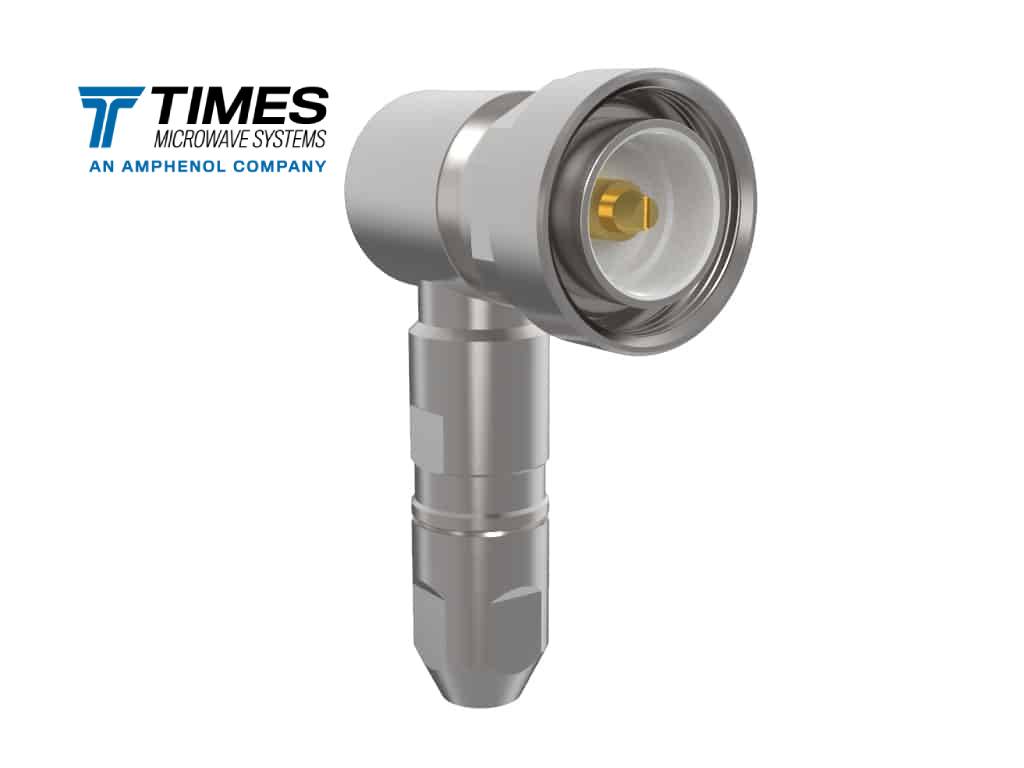

TC-214P-716M-RA-CC
Радиочастотный соединитель Times Microwave TC-214P-716M-RA-CC, 7/16 вилка, угловой, 50 Ом, до 1 ГГц, КСВН ≤ 1.2.
Ключевые характеристикиВсе характеристики
- Интерфейс соединителя
- 7/16 DIN
- Вид соединителя
- Male (plug)
- Конструктив
- Right Angle
- Волновое сопротивление
- 50 Ом
- Максимальная рабочая частота
- 1 ГГц
- КСВН, не более
- 1,2
Сохранить товар:
О товаре
Описание
TC-214P-716M-RA-CC — Радиочастотный соединитель Times Microwave TC-214P-716M-RA-CC, 7/16 вилка, угловой, 50 Ом, до 1 ГГц, КСВН ≤ 1.2.
Предназначен для построения и обслуживания ВЧ/СВЧ трактов и подключения совместимых коаксиальных кабелей.
Основные характеристики
- Волновое сопротивление: 50 Ом
- Максимальная рабочая частота: 1 ГГц
- Максимальный КСВН: 1.2
- Тип интерфейса: 7/16
- PIM Rating (Times): No
- Вид соединителя: вилка
- Конструктив: угловой
- Монтаж центрального контакта: пайка
Параметры
Технические характеристики
Основное
- Производитель
- Times Microwave Systems
- Бренд
- Times Microwave Systems
- Код производителя / Stock Code
- 3190-6710
Механические параметры
- Физическая длина изделия
- 82,7 мм
- Ширина
- 32 мм
- Накидная гайка
- Knurl
Тип и назначение
- Интерфейс соединителя
- 7/16 DIN
- Вид соединителя
- Male (plug)
- Конструктив
- Right Angle
Электрические параметры
- Исполнение / рейтинг PIM
- No
- Волновое сопротивление
- 50 Ом
- Максимальная рабочая частота
- 1 ГГц
- КСВН, не более
- 1,2
- Частота измерения КСВН
- 1 ГГц
Монтаж
- Монтаж центрального контакта
- Solder
- Монтаж внешнего экрана
- Clamp
Материалы
- Покрытие корпуса
- Albaloy
- Покрытие центрального контакта
- Silver
