РКТ-3-141-С
Фазостабильный радиочастотный кабель РКТ-3-141-С с волновым сопротивлением 50 Ом, наружным диаметром 3,58 мм и предельной частотой 33 ГГц.
Ключевые характеристики
Все характеристики
- Предельная частота
- 33 ГГц
- Волновое сопротивление
- 50 Ом
- Наружный диаметр
- 3,58 мм
- Радиус изгиба
- 21 мм
- Пиковая мощность
- 4,2 кВт
- Температурный диапазон
- -196…+270 °C
Сохранить товар:
О товаре
Описание

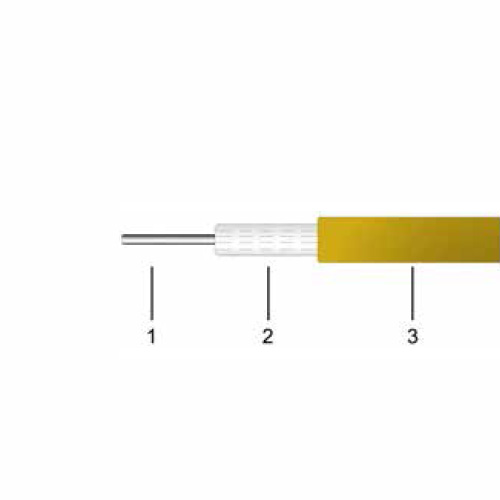

Конструкция кабеля РКТ-3-141-С
- Внутренний проводник (медный однопроволочный посеребрённый)
- Изоляция (перфторалкоксидный полимер (PFA) с полувоздушной конструкцией.Для РКТ-3-141-С сплошной перфторалкоксидный полимер (PFA))
- Внешний проводник (медная трубка без покрытия*)
* — для заказа кабеля с дополнительным покрытием внешнего проводника в конце наименования кабеля укажите соответствующую букву (напр. РКТ-1.4-070М, РКТ-3-141С, РКТ-3-141О-С или РКТ-3-141С-С): М — покрытие внешнего проводника сплавом медь-олово-цинк О — покрытие внешнего проводника оловом С — покрытие внешнего проводника серебром
Параметры
Технические характеристики
Механические характеристики
- Внутренний проводник
- 0,94 мм
- Изоляция
- 3 мм
- Внешний проводник
- 3,58 мм
- Радиус изгиба при монтаже
- 21 мм
- Масса
- 50 г/м
- Наружный диаметр
- 3,58 мм
Электрические характеристики
- Волновое сопротивление
- 50 Ом
- Скорость распространения
- 69 %
- Диэлектрическая постоянная
- 2,1
- Эффективность экранирования
- > 165 дБ
- Время задержки
- 4,83 нс/м
- Погонная ёмкость
- 96,6 пФ/м
- Индуктивность
- 0,24 мкГн/м
- Предельная частота
- 33 ГГц
- Выдерживаемое напряжение (DC)
- 1 300 В
- Пиковая мощность
- 4,2 кВт
Условия эксплуатации
- Температурный диапазон
- -196…+270 °C
Рабочие данные
Частотные характеристики
Частотная зависимость
Затухание и пропускаемая мощность
Затухание: 25°CМощность: 40°C, КСВН 1:1
Частота, МГц · логарифмическая шкала
Таблица частотных характеристик
19 точек| Частота, МГц | Затухание, дБ/100 м | Мощность, кВт |
|---|---|---|
| 30 | 7,35 | 1,632 |
| 50 | 9,5 | 1,263 |
| 100 | 13,47 | 0,891 |
| 300 | 23,44 | 0,512 |
| 500 | 30,37 | 0,395 |
| 900 | 40,96 | 0,293 |
| 1 000 | 43,23 | 0,278 |
| 1 500 | 53,2 | 0,226 |
| 2 000 | 61,68 | 0,195 |
| 3 000 | 76,06 | 0,158 |
| 4 000 | 88,33 | 0,136 |
| 5 000 | 99,25 | 0,121 |
| 6 000 | 109,22 | 0,11 |
| 8 000 | 127,12 | 0,094 |
| 10 000 | 143,12 | 0,084 |
| 12 000 | 157,76 | 0,076 |
| 18 000 | 196,32 | 0,061 |
| 26 500 | 242,59 | 0,049 |
| 33 000 | 273,93 | 0,044 |
Расчёт затухания:дБ/100 м = K1 × √F + K2 × F, F — МГцK1 = 1,337198K2 = 0,00094
