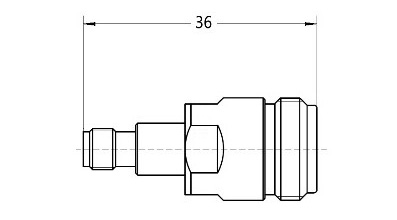

ПКР-50-Nр-29р-03
Прецизионный коаксиальный радиочастотный переходник ПКР-50-Nр-29р-03, 50 Ом: N розетка — 2.92 мм розетка, до 18 ГГц, КСВН ≤ 1,1. Метрологическая серия ПКР-03.
Сохранить товар:
О товаре
Описание
ПКР-50-Nр-29р-03 — прецизионный измерительный коаксиальный радиочастотный переходник серии ПКР-03 с волновым сопротивлением 50 Ом производства ООО «РТС». Предназначен для перехода между интерфейсами N розетка и 2.92 мм розетка в ВЧ/СВЧ измерительных и метрологических трактах.
Максимальная рабочая частота — 18 ГГц, КСВН — не более 1,1. Максимальные вносимые потери нормируются по зависимости 0,04 × √f, где f — частота в ГГц. Диапазон рабочих температур — от -65 до +165 °C.
Корпус — нержавеющая сталь; покрытие корпуса — пассивация; центральный контакт — бериллиевая бронза; покрытие центрального контакта — золото; диэлектрик — полиэфиримид. Ресурс соединений — до 5000 циклов.
Переходники серии ПКР-03 ориентированы на измерительные применения, где важны стабильные электрические параметры, низкий КСВН и повторяемость при многократных соединениях. Децимальный номер изделия: РТСЕ.434541.037-08.
Параметры
Технические характеристики
Механические характеристики
- Тип сторона 1
- N розетка
- Тип сторона 2
- 2.92 мм розетка
- Количество цикловых соединений
- 5 000
Материалы и покрытия
- Материал корпуса
- Сталь нержавеющая (SUS 303/08X18H10)
- Покрытие корпуса
- Пассивация
- Материал центрального контакта
- Бериллиевая бронза
- Покрытие центрального контакта
- Золото
- Диэлектрик
- Полиэфиримид
Электрические характеристики
- Волновое сопротивление, Ом
- 50 Ом
- Максимальная рабочая частота, ГГц
- 18 ГГц
- Максимальный КСВН
- 1,1
- Максимальные вносимые потери
- 0,04 × √f(ГГц)
Условия эксплуатации
- Минимальная температура, °C
- -65 °C
- Максимальная температура, °C
- 165 °C
